安拓光电16线激光水平仪外观与结构设计案例：上海汉猿打造高精度数显、军工级防护的智能测量系统
创新洞察 INNOVATION INSIGHT
打破高线数工具的“机械堆砌感”，以“可视化交互”逻辑重构复杂测量体验
多线数场景下的反馈痛点挖掘

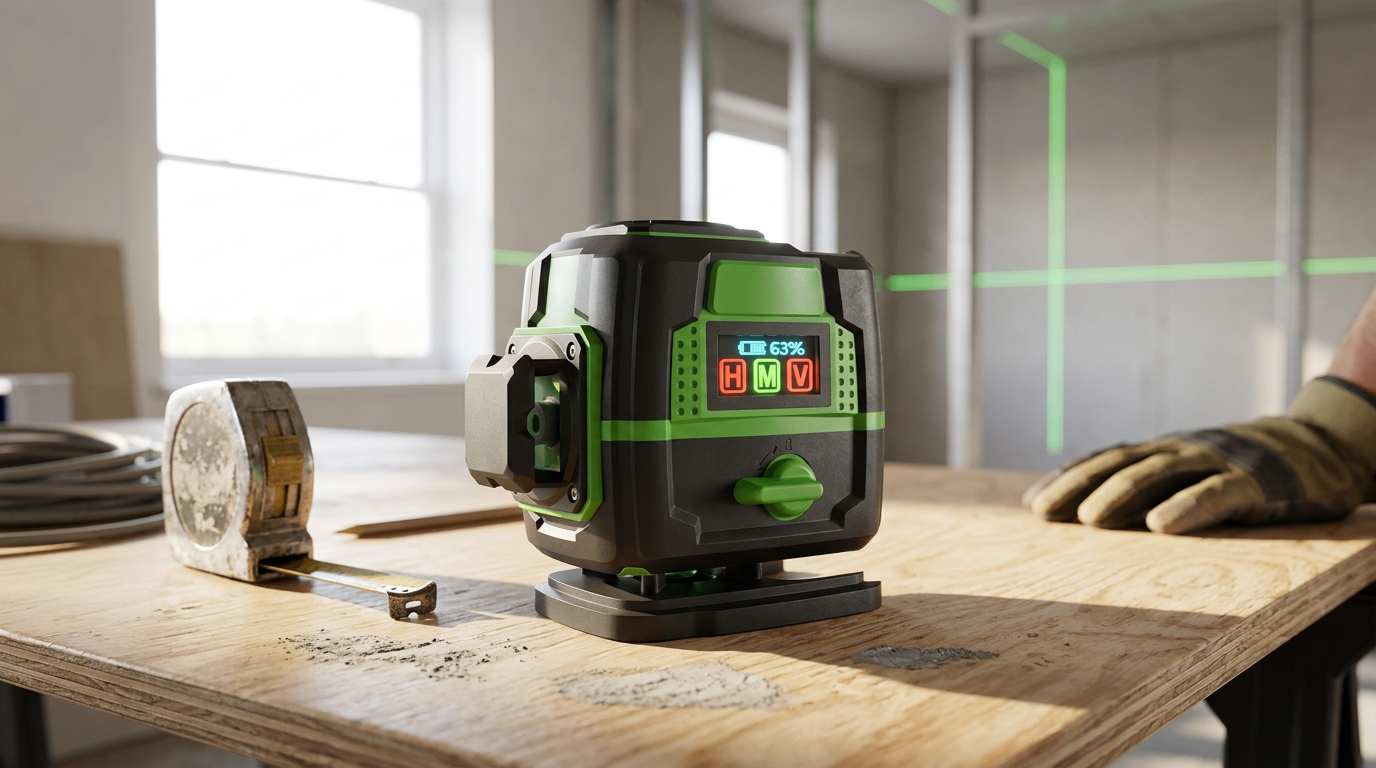

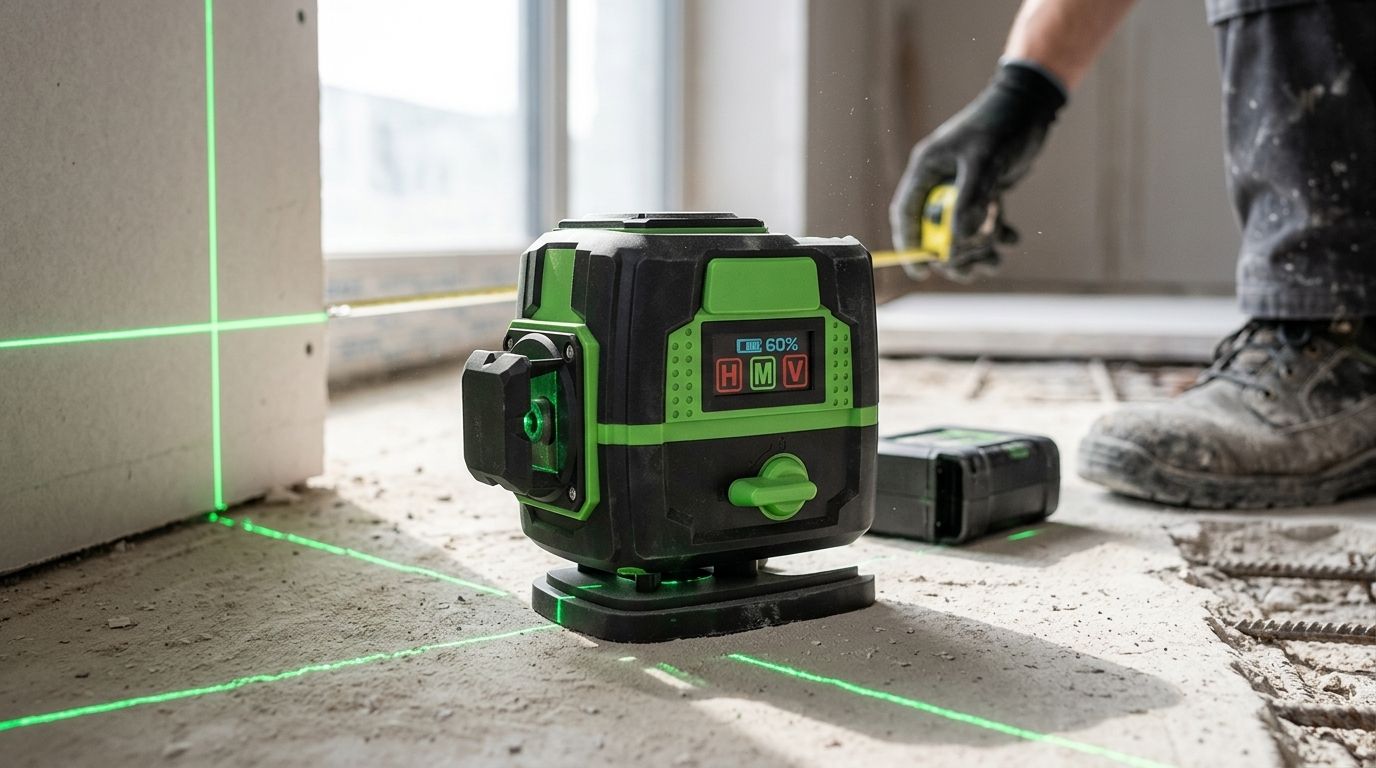

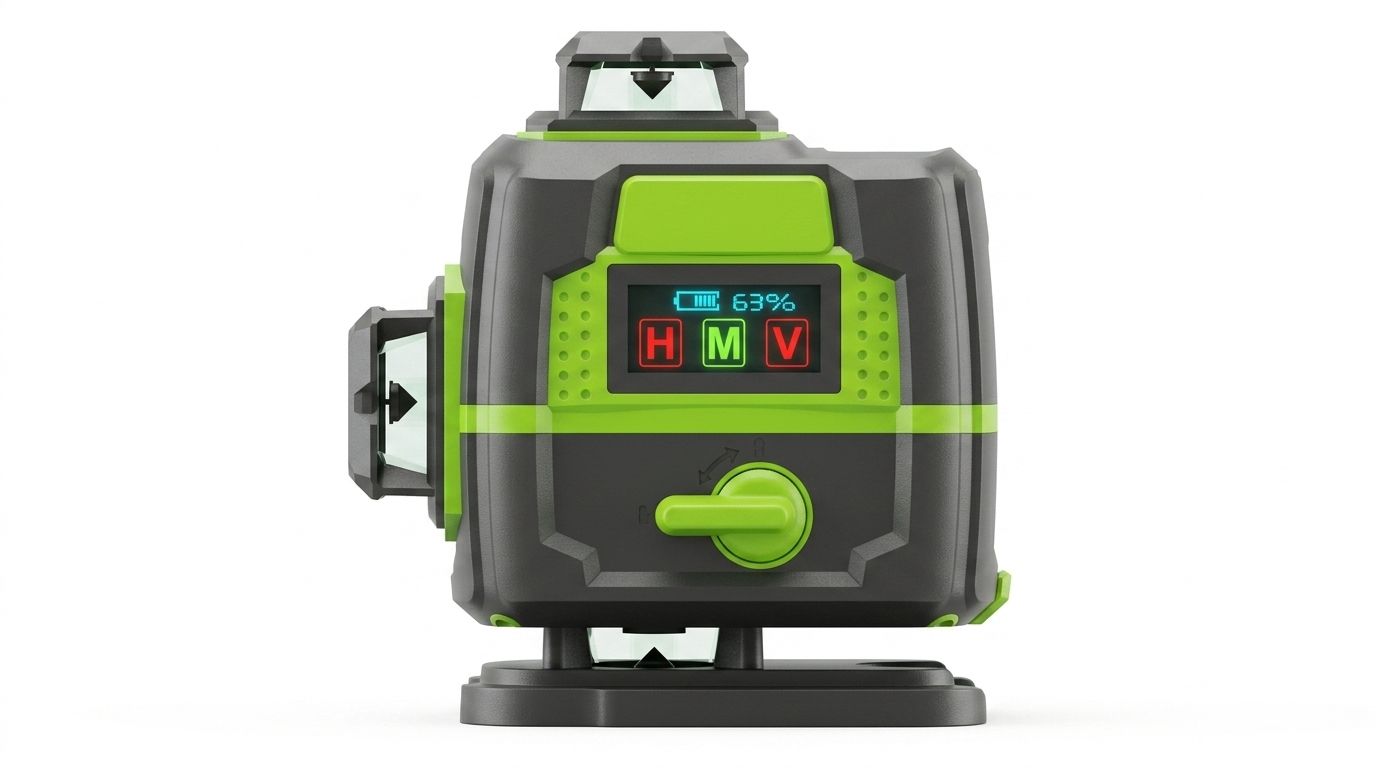

16线水平仪在施工中需频繁切换模式并核对电量，传统设备往往依赖盲操，极易导致误判。设计团队通过导入直观的数显屏幕，清晰展示剩余电量与工作模式（H/M/V），有效降低了高负荷工况下的操作风险。
高辨识度的“能量外壳”视觉符号

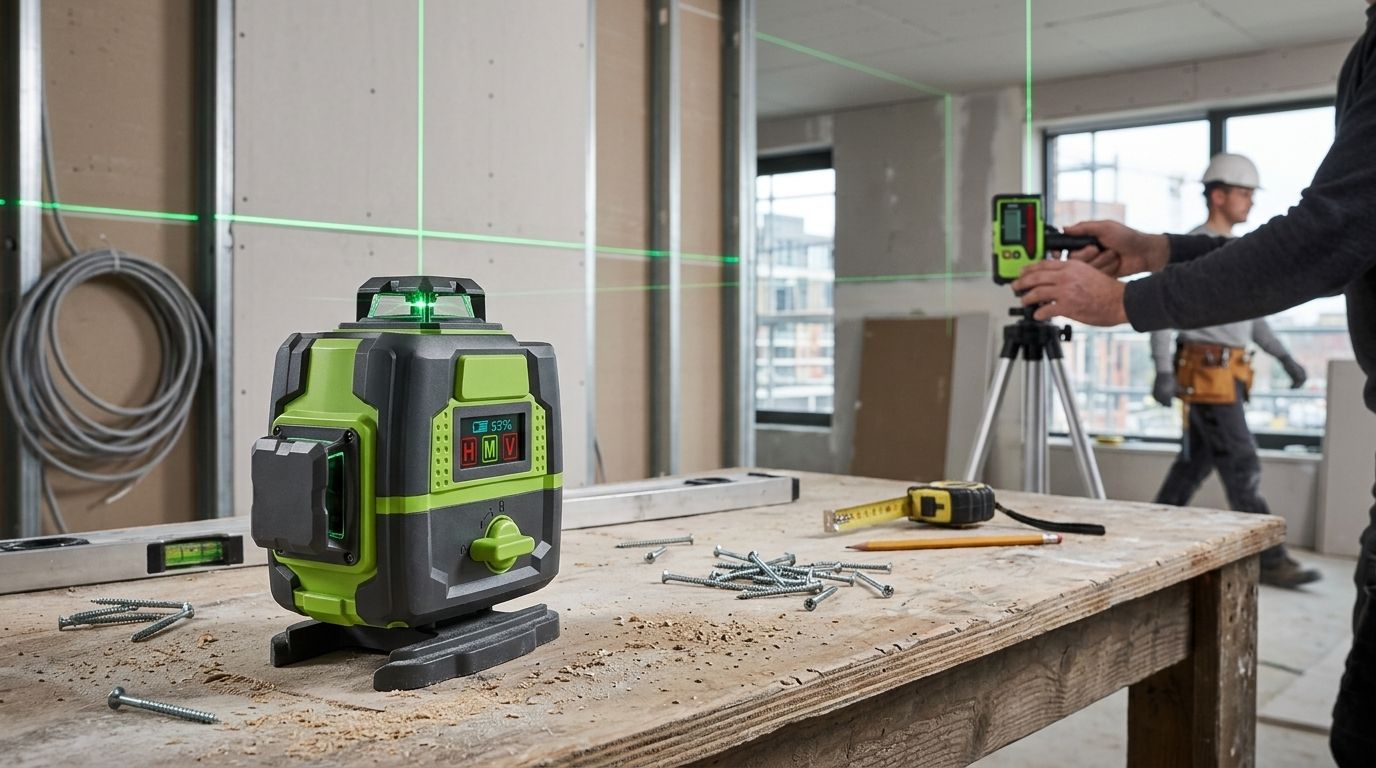

选用高饱和度的荧光绿与工业深灰进行强烈撞色，配合硬朗的几何切面设计。这种配色不仅契合了工程人员对“现代工具”的审美期待，更赋予了南通安拓光电“专业、高效、可靠”的品牌印记，在杂乱的施工现场脱颖而出。
设计策略 DESIGN STRATEGY
自动安平与光路防护的深度融合：防尘系统、数字交互与便携结构的整体解构
高精度自动安平与数字自检系统

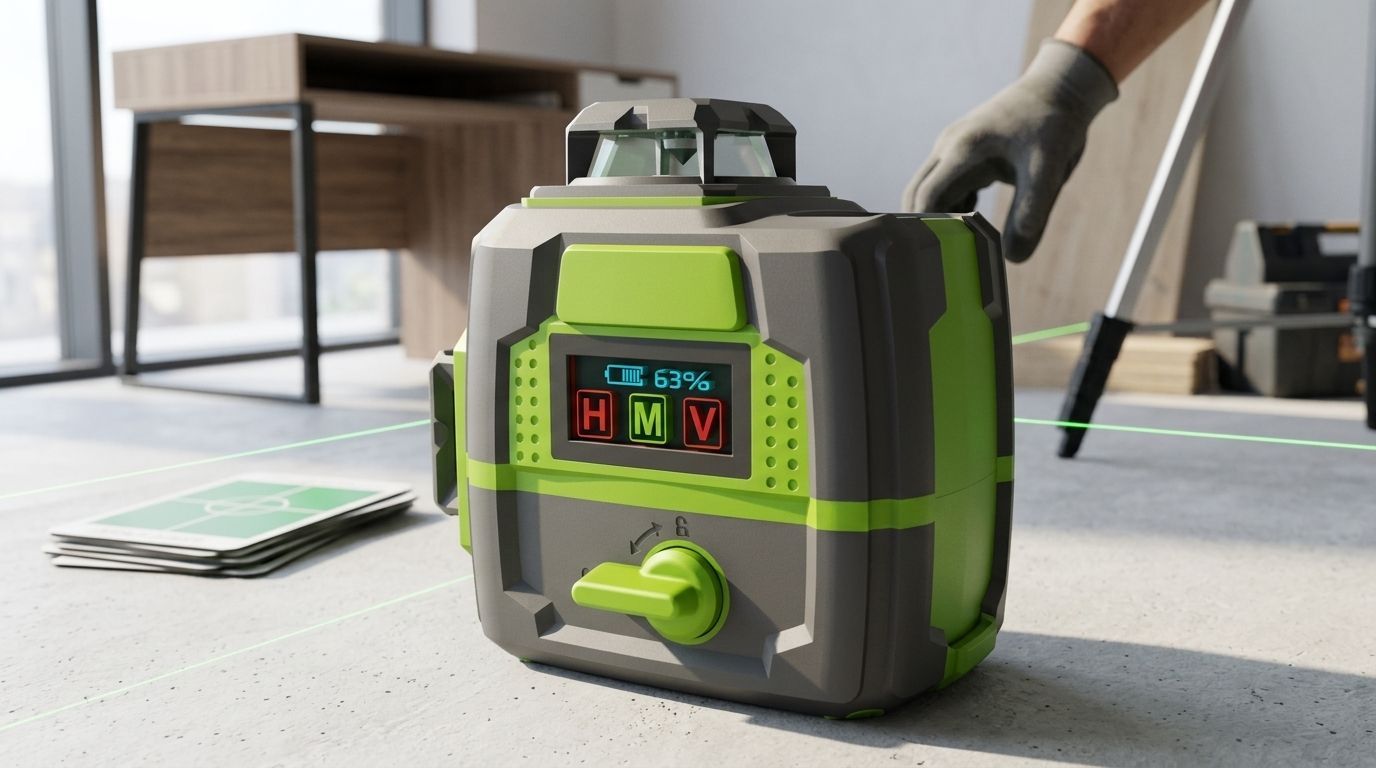

结构设计整合了成熟的自动安平技术，利用内部配重与万向机构，确保设备在±3°倾斜范围内能够自动找平并锁定，有效适应复杂地形。同时，机身上方的H/M/V按键组配合大屏显示，让精准定位一目了然。
高效散热与全方位防尘防护

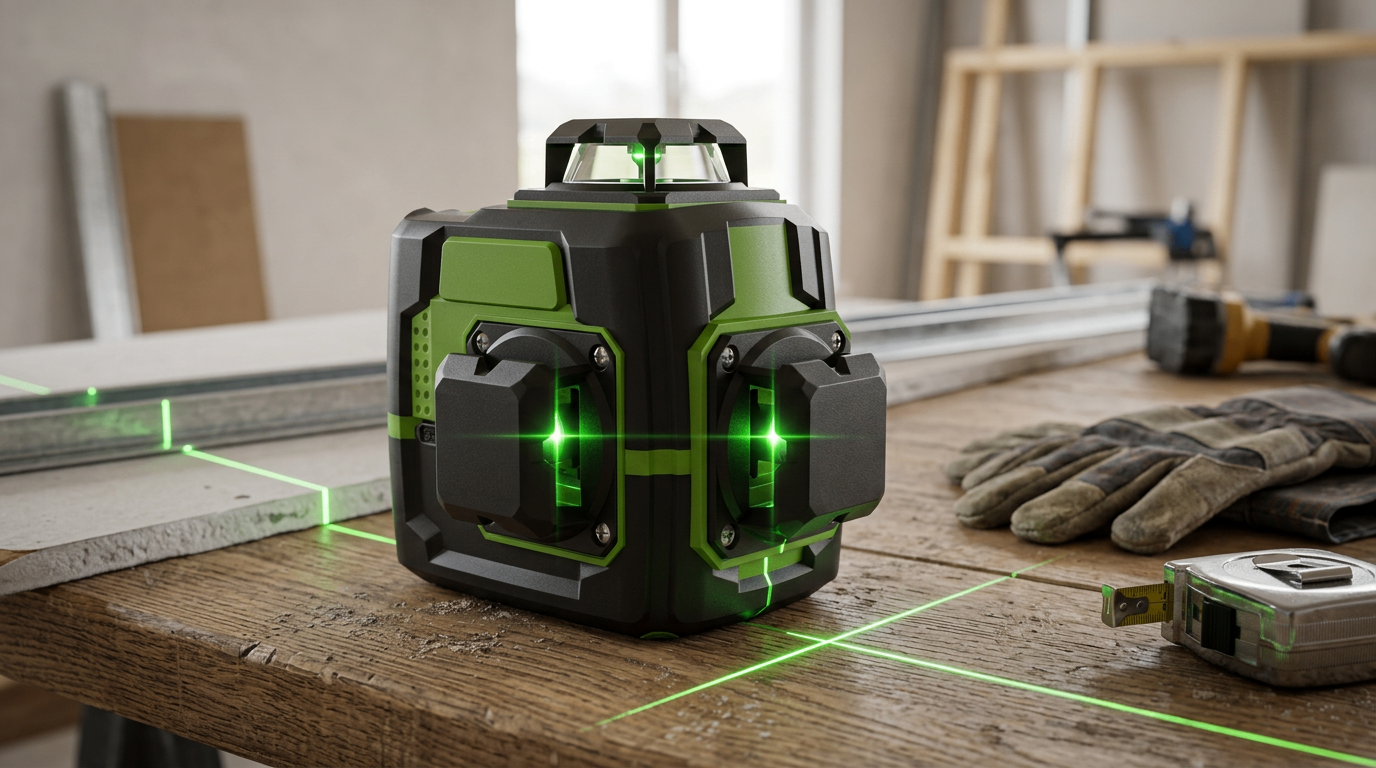

针对16线模组的高发热特性，设计团队在机身侧面优化了防滑格栅与散热布局，同时通过密封结构设计，有效提升了整机的防尘防溅性能，确保了绿光激光头在恶劣工况下的高亮输出与长久寿命。
落地批量 BULK ROLLOUT
兼顾成本控制与品质一致性的量产落地：精密模具工艺与标准化防呆装配的高效协同
面向制造（DFM）的高精度双色注塑
针对荧光绿与深灰外壳的复杂拼接，设计初期充分考量了注塑工艺的可行性。通过优化分型面与加强筋布局，有效避免了复杂曲面在注塑过程中出现的缩水与变形问题，降低了二次加工成本。
标准化内胆结构与产线效率提升
将核心激光模组、摆体机芯与外壳进行模块化布局，采用防呆卡扣设计。这种高度集成的结构极大简化了产线组装工序，提升了批量化生产的良品率与装配效率，助力南通安拓光电实现高品质、大规模的商业化交付。
