专业级激光投线仪工业设计全案
创新洞察 INNOVATION INSIGHT
刺破低端测量工具的"精度信任危机"
从"差不多就行"到"毫米必争"的专业意识觉醒

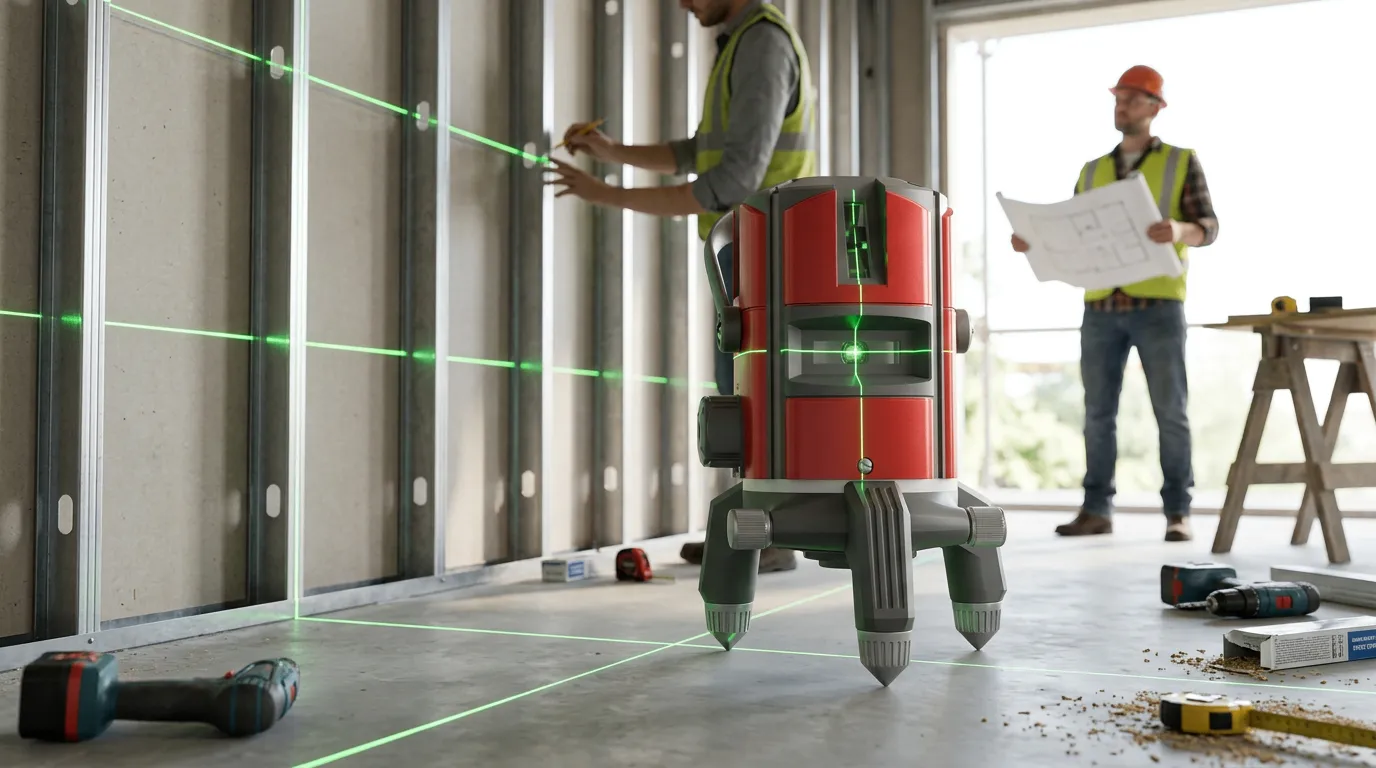

传统入门级激光水平仪长期被"玩具化"标签困扰：轻薄的塑料壳体在工地颠簸中迅速变形，模糊的激光线在阳光下难以辨识，松垮的底座调节让每一次校准都变成运气游戏。我们深入家装施工队、瓷砖铺贴现场与木工作坊调研后发现，专业工匠对测量工具的核心焦虑并非价格，而是在粉尘、震动、强环境光交织的恶劣工况下，设备能否持续输出一条"可被无条件信赖"的基准线。他们需要的不是一台会发光的机器，而是一枚能够在混凝土与石膏板之间牢牢钉入空间秩序的"视觉准星"。
设计策略 DESIGN STRATEGY
构建"力学棱柱"的精密工具语言
多棱柱防御壳体与机能色彩分区

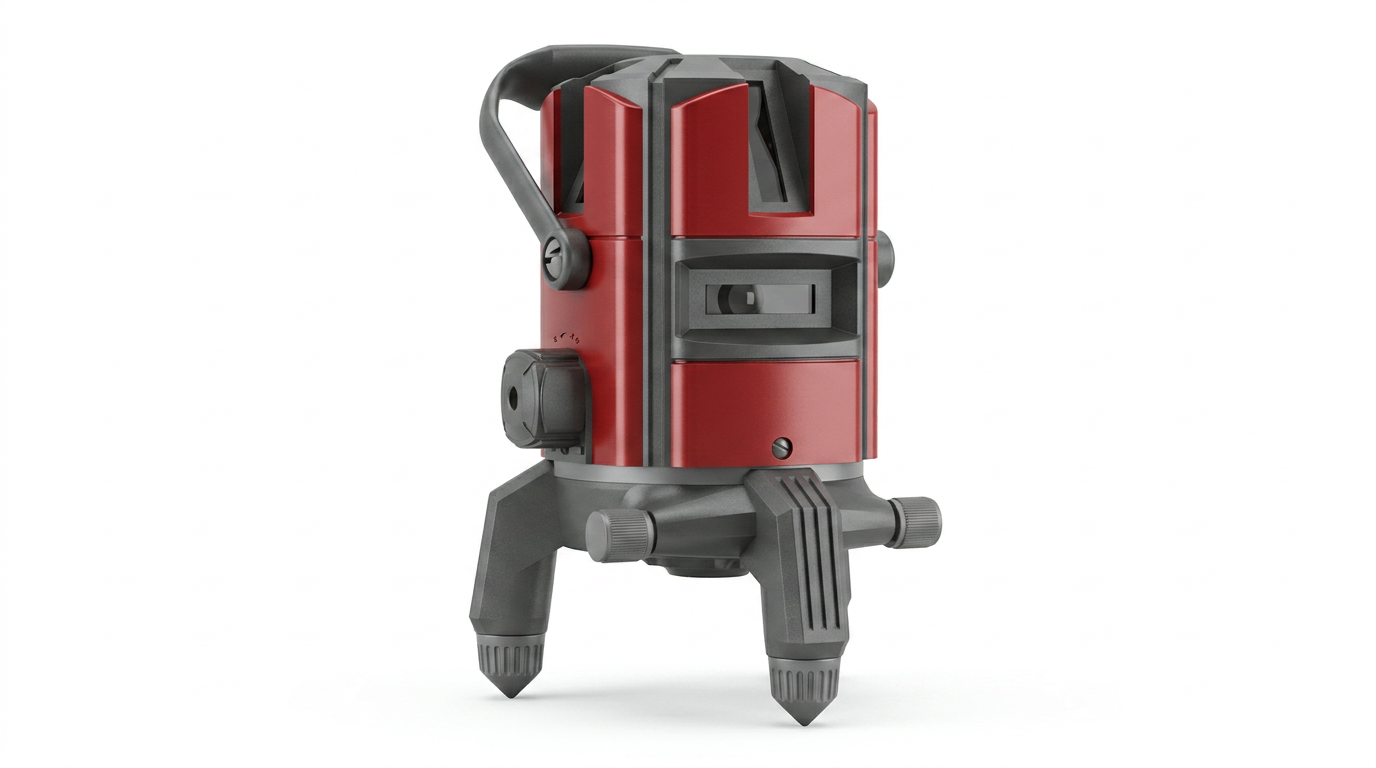

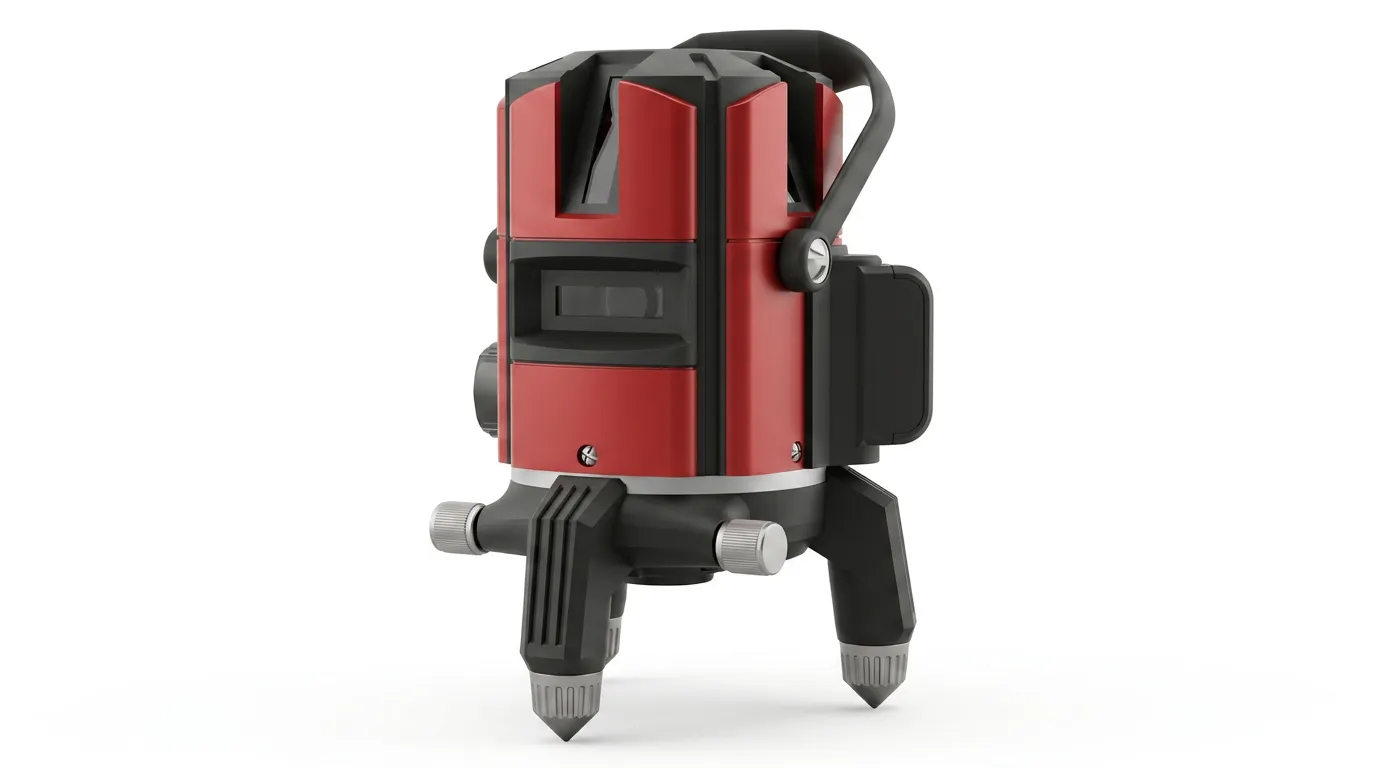

摒弃传统水平仪的圆滑圆筒造型，以"力学棱柱"为结构原型，构建由多个折面围合的刚性外壳。熔岩红主体区域承载核心光学腔体与品牌识别，深灰/黑色框架界定结构边界与功能接口，银色金属环带在中部形成"精密腰线"，暗示内部水准泡与校准机构的工程精度。侧面激光发射窗口以V型切削槽嵌入棱柱面内，既在物理上保护光学镜片免受直接碰撞，又在视觉上形成"光线由此射出"的强暗示。顶部一体式提手以金属转轴连接，支持270°旋转收纳，让设备在工具箱与脚手架之间实现无缝转场。
三脚锚定系统与零间隙微调

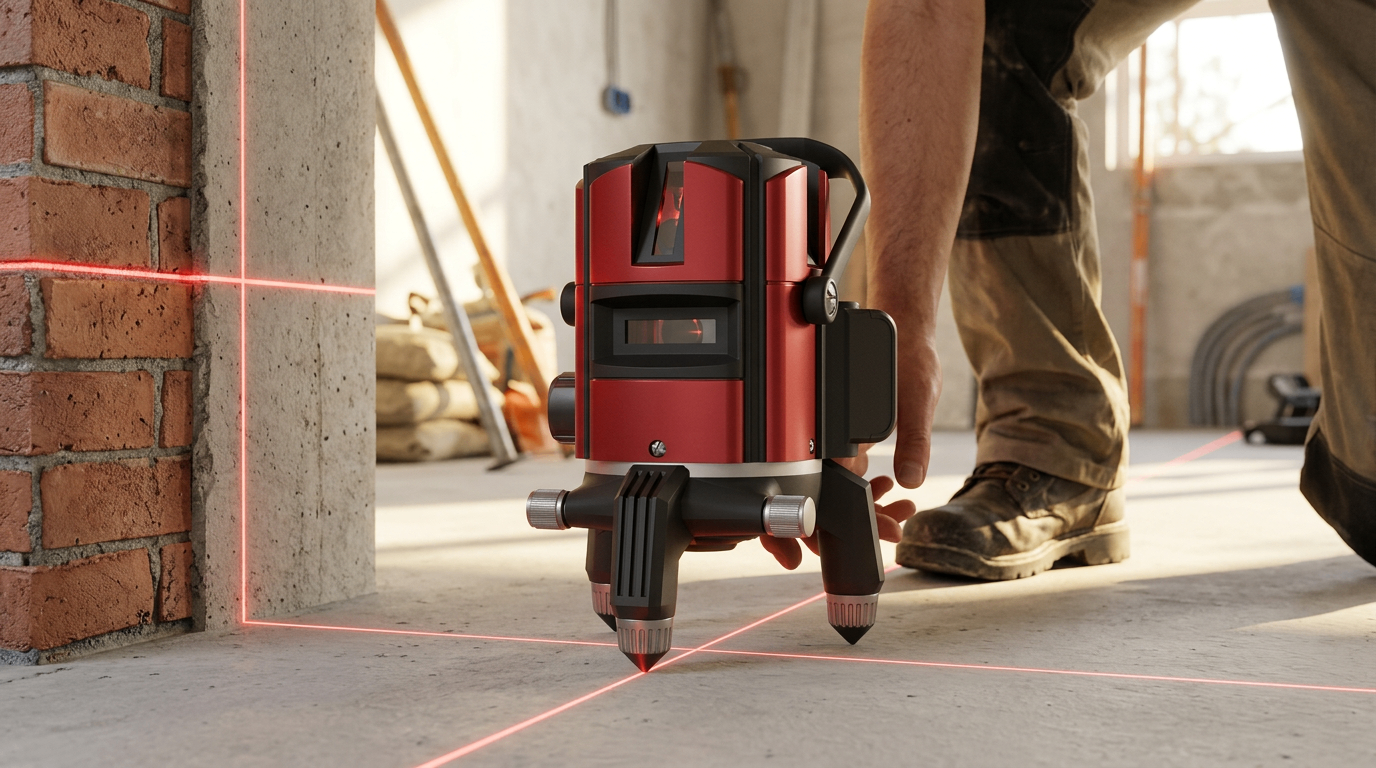

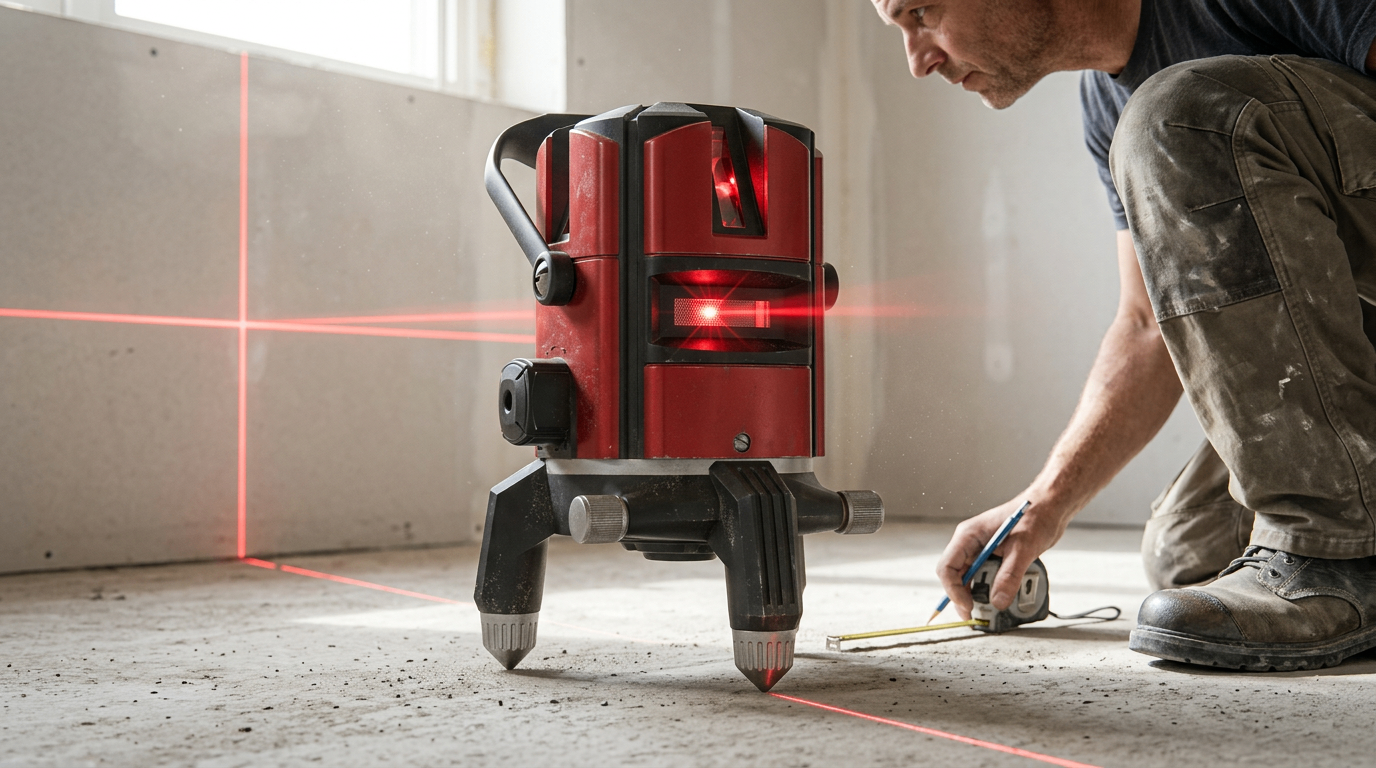

底部三脚支架并非简单的支撑构件，而是经过力学优化的"空间锚定系统"：每只支脚配备独立螺纹微调旋钮与防滑金属脚尖，在不平整的毛坯地面或木模板上实现秒级水平校准。支脚根部的加强筋以放射状排列，将整机重量均匀分散至三个支点，消除传统圆盘底座在软质地面的沉降风险。机身中部的水平观察窗以高透光亚克力与金属包边结合，让工匠在蹲姿或站姿下都能快速读取气泡位置。设计策略的核心，是让每一次放置都成为一次对空间精度的庄严宣告。
落地批量 BULK ROLLOUT
从光学精密到工地耐用的量产转译
双层壳体与抗扭结构工程

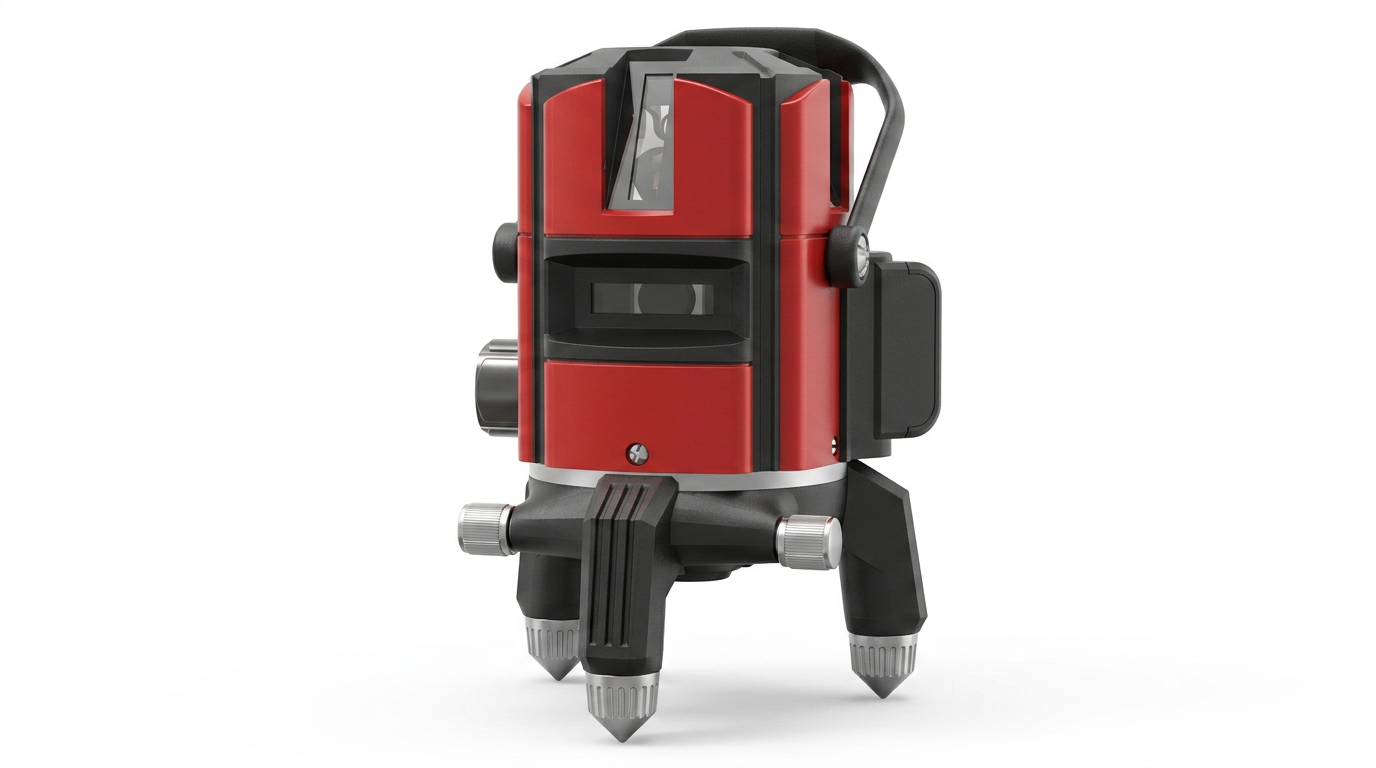

外壳采用"内层金属骨架+外层工程塑料"的双层复合结构：内部铝合金框架通过CNC加工确保激光模组的安装基准精度在0.05mm以内，外部ABS+PC合金壳体以精密注塑实现棱柱面的锋利折线与0.3mm级合模线控制。红色主体表面经过UV硬化涂层处理，在提升耐磨性的同时保持高饱和色彩的长期稳定；黑色框架区域采用细砂纹咬花，有效遮盖工地环境中的粉尘与划痕。激光窗口镜片选用高透光率光学玻璃，以金属压圈锁固，在批量装配中保持光轴一致性。
模块化平台与全工况品控
内部采用"激光模组+重力补偿摆锤+电路主板"三大标准化模组架构，不同线数配置（2线/3线/5线）共用同一主体平台与底座系统，仅通过更换侧面激光模组实现型号区隔，大幅降低模具投入与产线换型成本。每只摆锤系统在总装前均通过独立气浮平台校准，确保自动安平精度；整机出厂前经历-10℃至50℃温循测试、模拟运输振动测试及1米跌落测试。从产线到工地，每一台设备都承载着对空间基准的毫米级承诺。
