“刚毅·垒筑”系列——3D绿光高精度机甲防护激光水平仪工业设计
创新洞察 INNOVATION INSIGHT
穿透施工场景的重重壁垒，实现从“精密仪器”到“抗造硬汉”的跨越
破解工地高频跌落与粉尘环境下的“定位失灵”与“防护焦虑”魔咒
建筑装饰工程施工中，精准水平测量是硬性生命线。传统激光水平仪虽然内部光学精密，但外壳往往缺乏保护，一旦在充满碎石、钢筋的水泥地面上发生碰撞或跌落，极易导致机身破裂或内部摆锤机芯产生微小位移，直接造成全盘测量失准。此外，许多同类产品界面复杂，戴着厚手套时极难操作。 本案深度洞察建筑工人在作业时的物理痛点，旨在为这台高精密测量设备披上一层“防摔机甲”。通过极简的盲操交互，消除一线施工人员对昂贵精密仪器“易坏、怕碰”的顾虑，让其真正成为工地上任劳任怨的精准标尺。
设计策略 DESIGN STRATEGY
几何硬核美学与“靶向交互”人机工程学的深度耦合
双色材料交织的防摔铠甲、参数化防滑纹理与直观CMF视觉导向系统

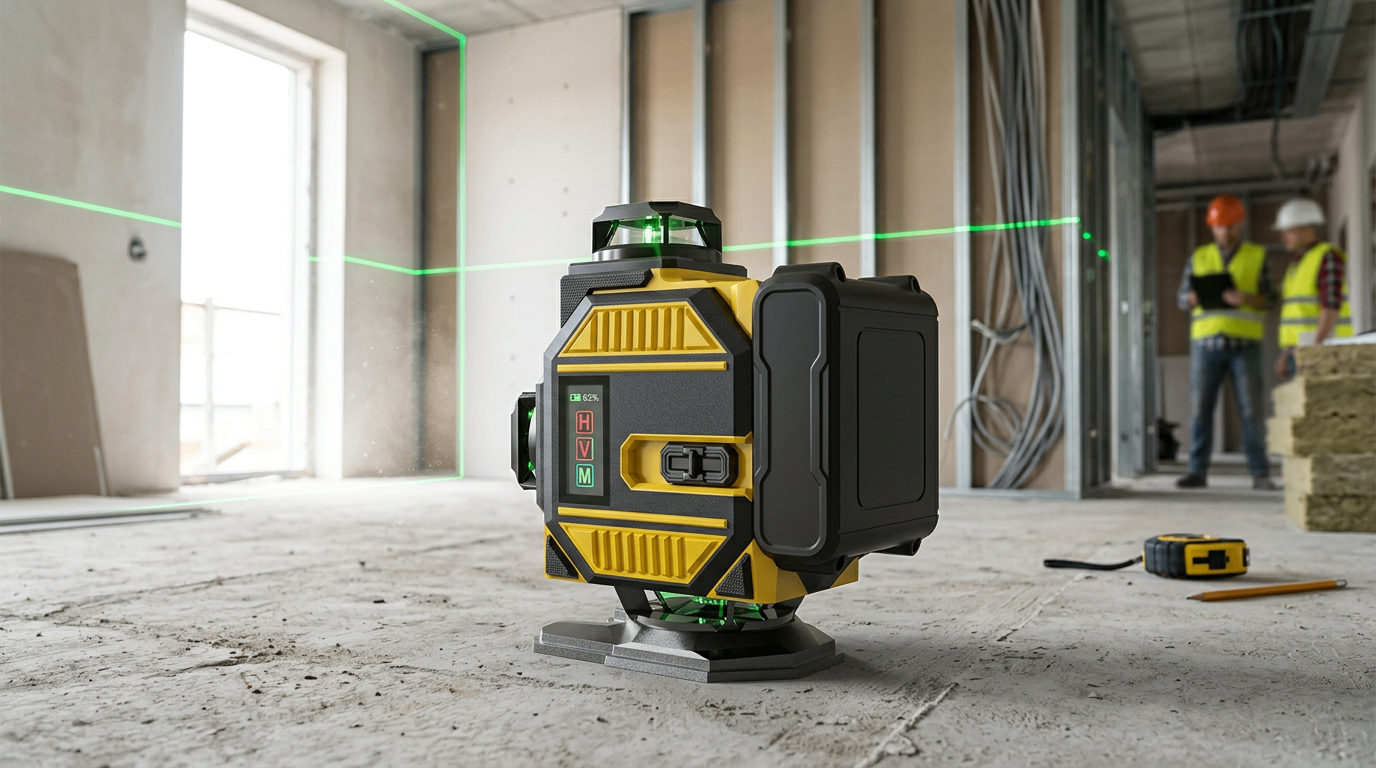

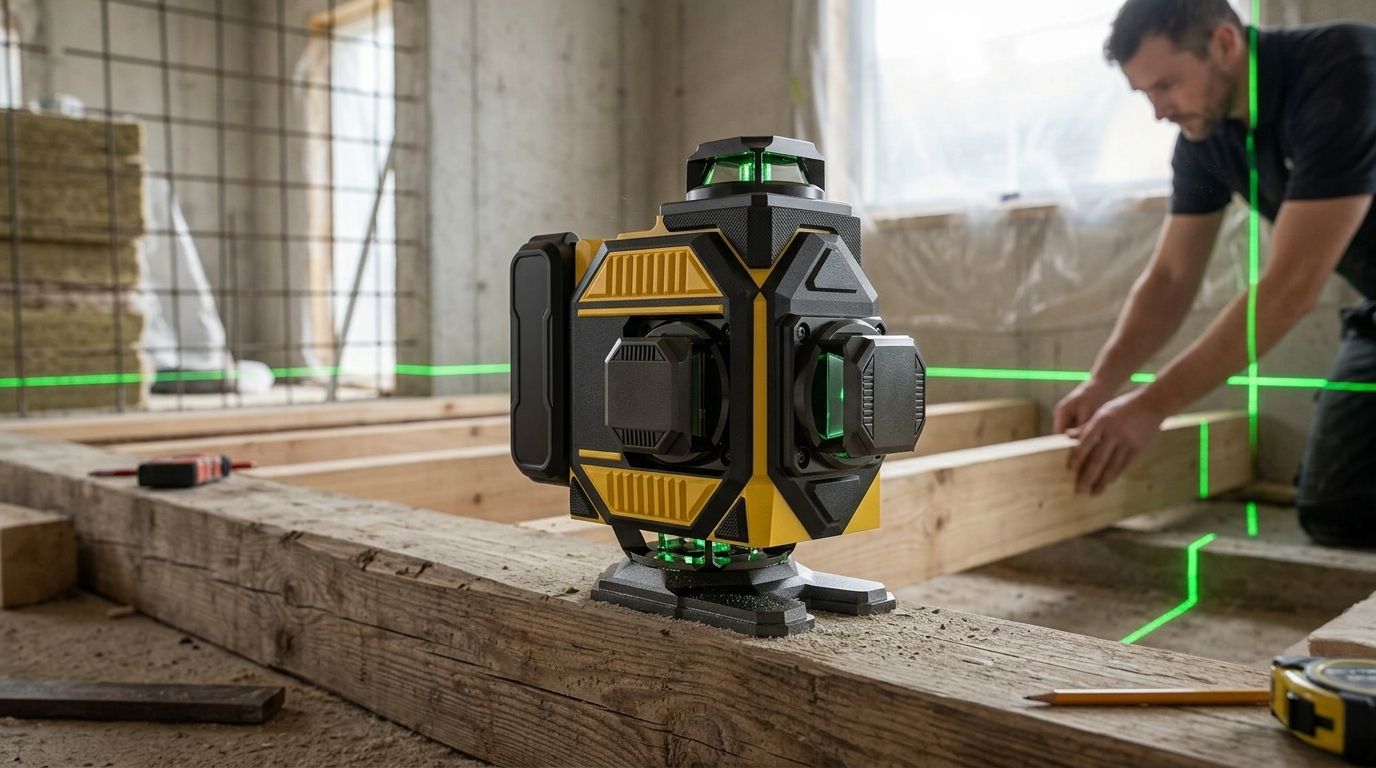

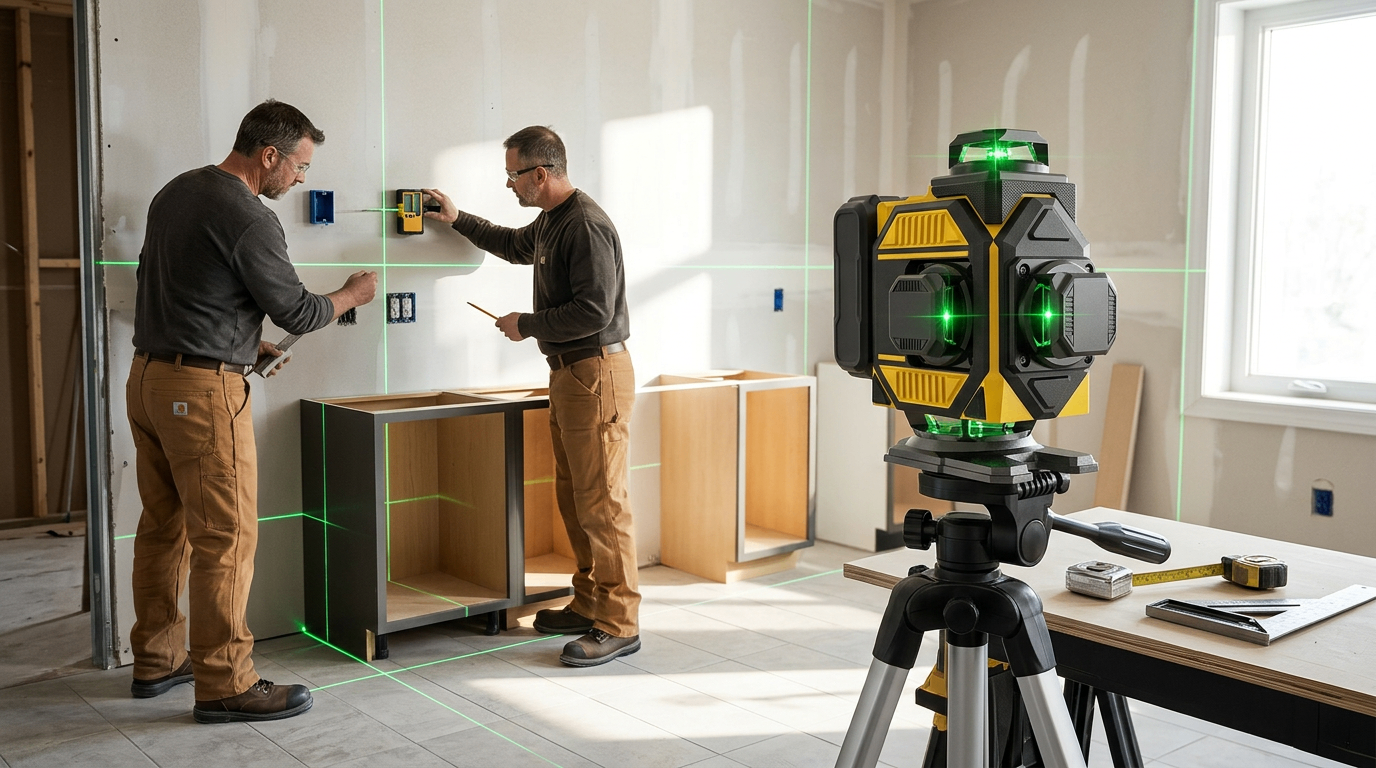

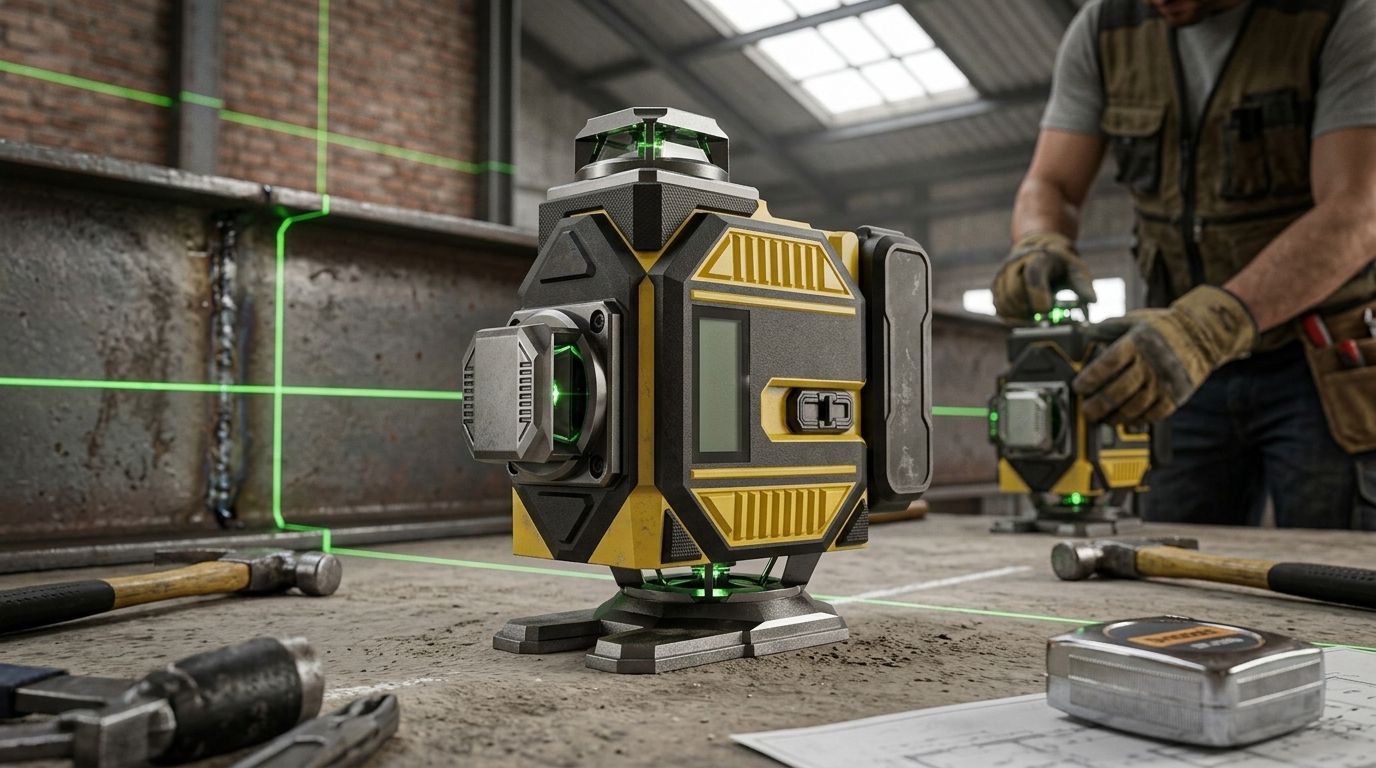

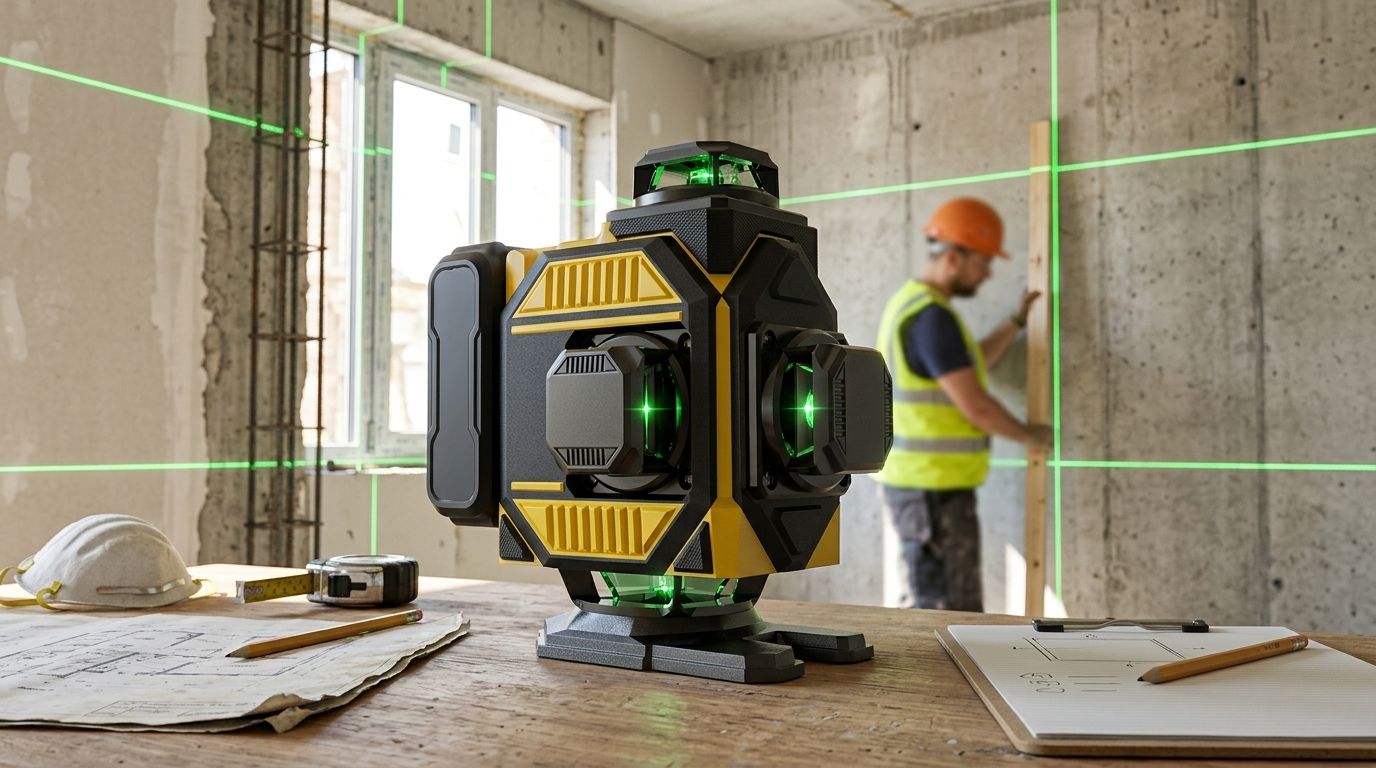

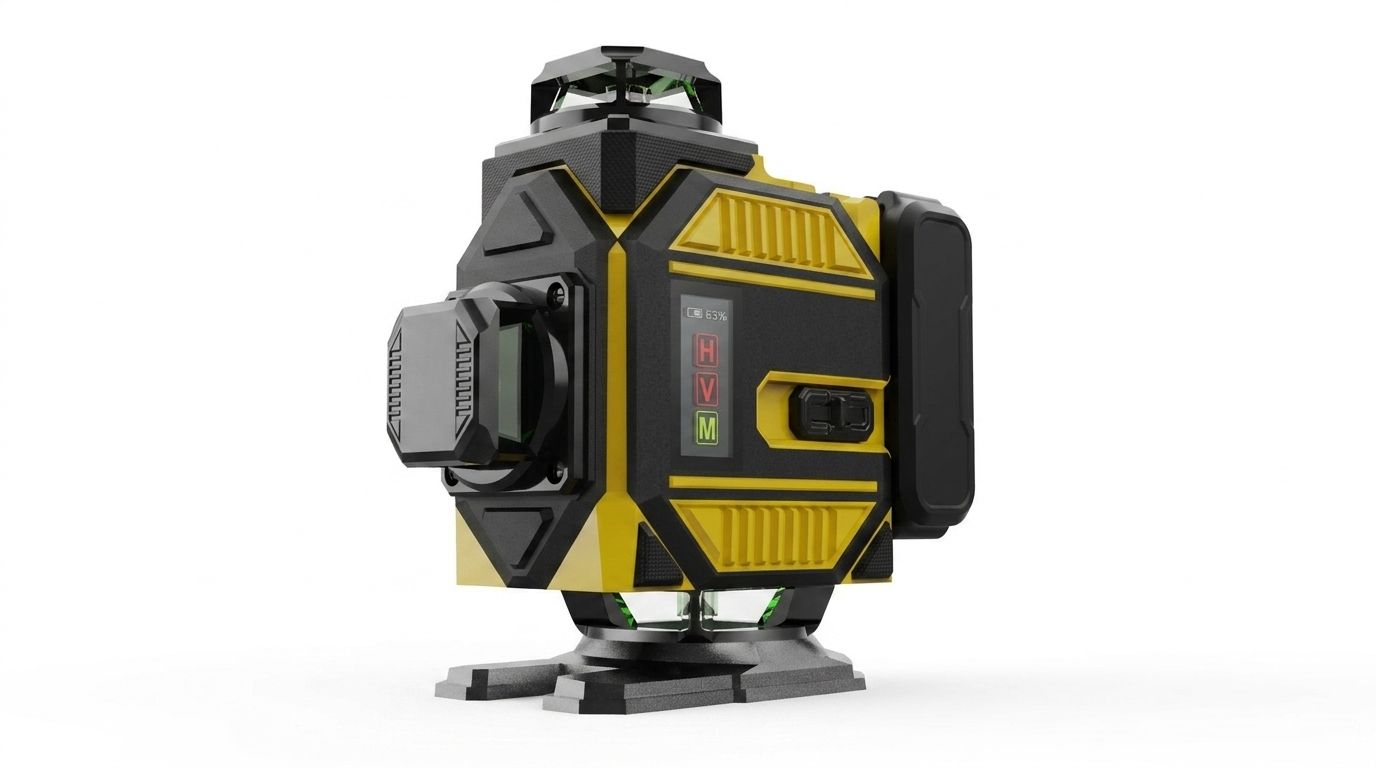

战术级防摔结构设计：采用高辨识度的“工业黄+深空黑”经典对比撞色，确保设备在任何杂乱环境中都能被快速识别。黄色的机身主框架注塑有参数化的竖条状防滑纹理，增加了摩擦面积；而黑色的四角及边沿，则大面积采用了高韧性、高弹性的TPE软胶，形成全方位的“减震防摔护甲”。尤其是机身正面的X型骨架与加厚的四角护翼，能有效吸收2米高度的冲击动能。 极简直观的交互界面：机身侧面摒弃了复杂的旋钮和隐藏式按键，采用了醒目的纵向LED状态指示灯阵列（清晰地分列H-水平线、V-垂直线、M-斜线模式）。结合直观的数字电量百分比显示，让使用者只需一瞥，即可在灰尘弥漫的现场掌握设备运行状态。下方集成的一体式宽大滑推开关，配合凹凸有致的防滑设计，即便戴着厚重的防割手套，也能实现单指盲操。 精密光学模块的全面防护：顶部和侧边的绿光发射窗口，外扩配备了独立的黑色工程塑料防护盖。在搬运或存放时，防护盖能严密封闭，有效防止工地上飘扬的水泥灰、木屑和飞溅的泥浆损伤高精密透镜。底部标配坚固的微调底座与标准螺纹接口，确保在不平整的表面也能快速实现绝对水平定位。
落地批量 BULK ROLLOUT
研发端提供系统化DFM工程与技术标准，无缝对接光电代工链条
输出精密注塑/包胶规范、光学防尘装配工艺及出厂品质验收体系
DFM双色注塑与模具工程导引：针对复杂的黄黑双色/双物料结构，我们将交付详尽的2D/3D工程图纸、3D公差配合说明以及专业的Moldflow模流分析报告。精确指引代工厂设计滑块结构和冷却水路，从结构层面规避软硬胶交界处的溢边、缩水或粘合不良，确保防摔铠甲的包裹力和坚固度完全达到实验室跌落标准。 核心BOM及光学机芯集成标准：输出严格且具有极强执行力的核心物料清单（BOM）与工程规范。明确界定绿光激光二极管的光功率、摆锤微调机构的阻尼系数以及耐磨轴承规格。提供内部机芯的“防震海绵”及“缓冲悬挂”结构的具体物理尺寸及材质硬度，有效保护内部高精密光电组件在遭遇剧烈震动时不受损伤。 全场景品控与出厂验收标准：我们将交付可直接嵌入光电代工厂质量体系的整机装配SOP与出厂检验标准蓝图。清晰规定：2米高度的多点位“花岗岩地面裸机跌落不开裂测试”、机身防水防尘（IP54级别）浸水气密测试、底部底座微调旋钮的超万次疲劳寿命测试，以及针对绿光光源的线宽精度、水平和垂直度误差出厂校准标准。品牌方/客户仅需凭借我们提供的“全套工程设计白皮书”，即可快速与国内成熟的仪器代工厂对接，大幅降低新机型的试错成本，高效推进产品规模上市。
