BINOTON 5m 宽幅钢卷尺工业产品设计
创新洞察 INNOVATION INSIGHT
工地量具场景痛点与制造端成本约束拆解
施工现场使用痛点挖掘
建筑装修、木工测量场景中，卷尺频繁跌落、沾染泥沙油污是常态。传统普通卷尺外壳多为光滑硬塑，抗冲击性差，跌落易开裂；握持区域无防滑结构，工人戴劳保手套操作易打滑；锁定按键尺寸偏小，盲操作准确率低；尺带出口护口易磨损，长期使用导致尺带刮花、回缩卡顿，直接缩短产品使用寿命。
量产制造端现存短板
传统卷尺多采用单色硬塑壳体 + 粘贴橡胶片的方案，装配工序多、粘接牢固度差，长期使用胶条易脱落；产品规格、品牌标识依赖后期丝印，工地摩擦后极易掉色模糊；壳体分件零散，螺丝用量多，产线组装效率低，人工成本占比高，不利于大规模批量生产。
市场同质化与品牌识别需求
市面钢卷尺产品造型高度趋同，多为简单圆弧方形壳体，缺乏品牌视觉记忆点；规格参数标识分散，工人无法快速区分尺长、尺带宽窄。产品需要在保证耐用性的基础上，建立清晰的品牌视觉特征，同时兼顾不同规格产品的系列化延伸能力。
设计策略 DESIGN STRATEGY
您的浏览器版本较旧，暂不支持 3D 展示。换用较新版本的 Chrome / Edge / Safari 即可查看可旋转的产品模型。
防护造型、人机操作与模具工艺一体化设计
全周包胶抗摔外观造型设计

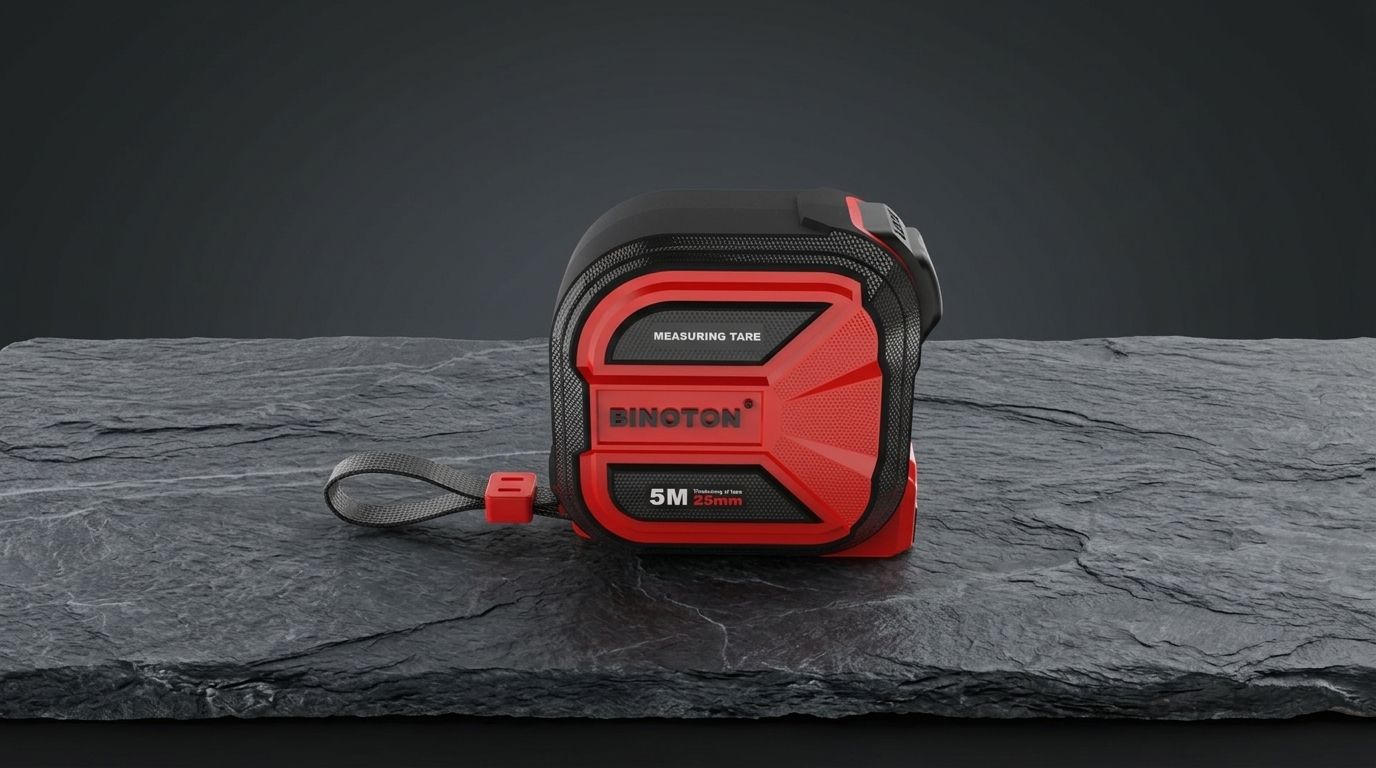

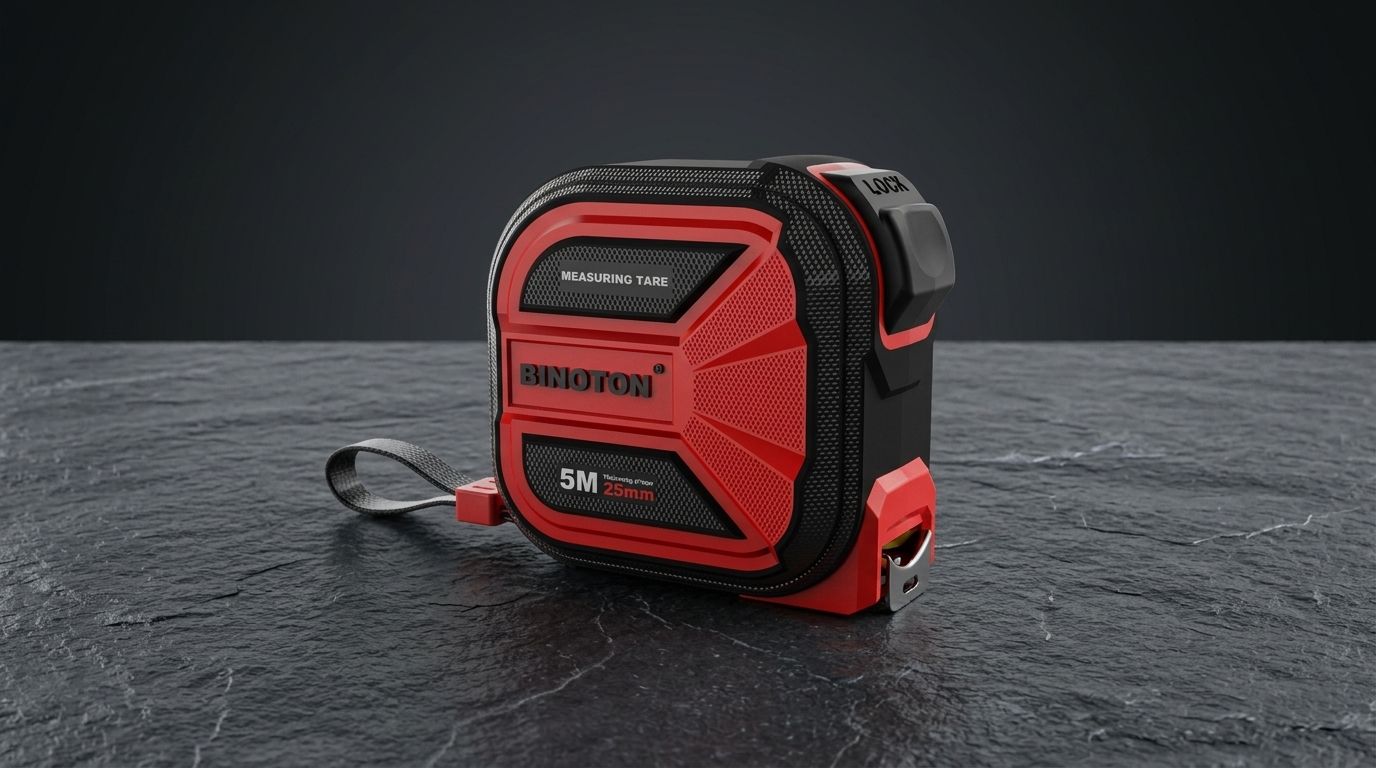

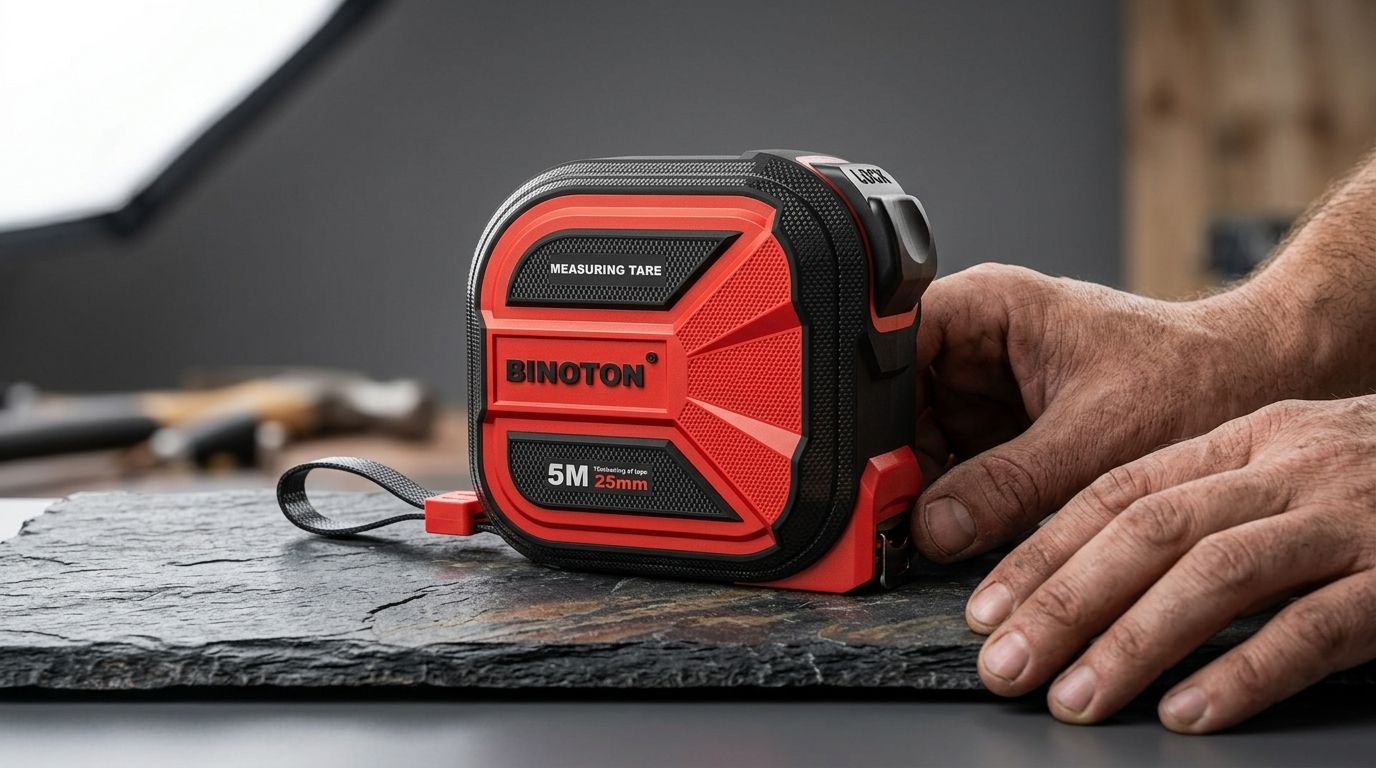

整体采用方圆过渡的紧凑造型，外圈做全周 TPE 软胶包裹，形成闭环防撞缓冲结构，跌落时优先由软胶吸收冲击力，保护内部机芯与尺带；正面采用几何切面语言，划分品牌区、规格参数区与防滑纹理区，层级清晰。品牌名 “BINOTON” 与规格 “5M 25mm” 均采用模具浮雕工艺一体成型，无需后期丝印，耐磨不掉色。红黑撞色搭配强化工业工具属性，提升视觉辨识度。
适配工地作业的人机优化设计

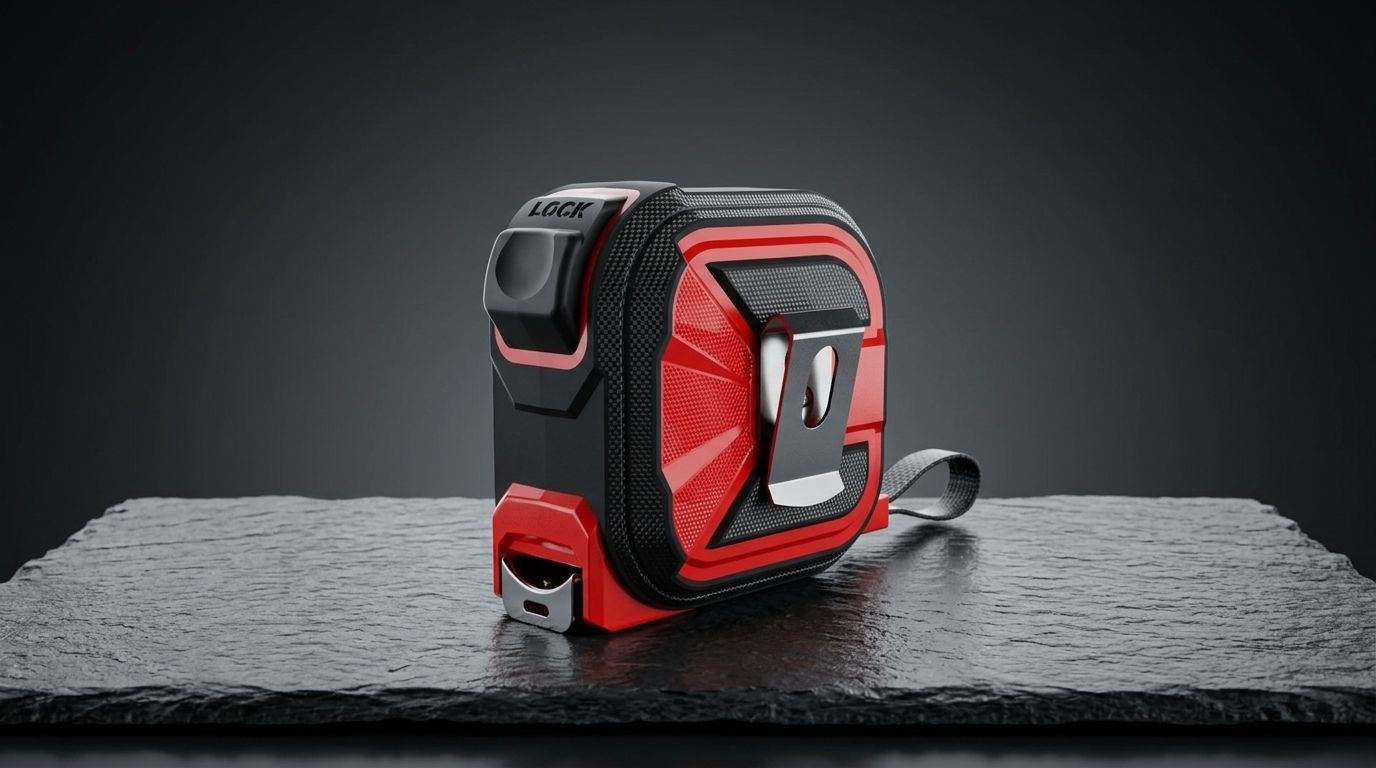

侧面锁定按键加大操作面积，提升凸起高度，适配戴劳保手套的盲操作场景，按压反馈清晰；尺带出口增设金属耐磨护口，降低尺带往复摩擦的损耗；尾部加宽编织挂带，配合手腕佩戴防止高空坠落；壳体侧面与正面增设细密防滑纹理，增大握持摩擦力，单手收放尺带时不易滑脱。
面向量产的模具工艺简化设计
壳体采用前后两大件分模方案，减少侧向滑块结构，降低模具开发成本；软胶包胶采用双色注塑一体成型，省去后续粘胶工序，结合强度更高；统一壳体壁厚，优化转角处壁厚过渡，规避注塑缩水、翘曲缺陷；内部预留通用化机芯安装位，支持 3m、5m、7.5m 等多规格产品共用主壳体模具，仅调整内部组件即可快速衍生系列产品。
落地批量 BULK ROLLOUT
双色注塑模具开发与量产装配品控体系
双色注塑模具与成型工艺落地
采用硬胶 + 软胶双色注塑模具，主体基材选用高抗冲 ABS，包胶层选用耐油污 TPE 材料；优化浇口位置与注塑参数，控制软胶溢边与熔接痕位置，保证外观完整性；纹理区域采用精密蚀纹工艺，脱模斜度匹配材质特性，确保批量生产时纹理均匀、脱模顺畅，外观一致性稳定。
标准化装配与生产效率提升
内部机芯、弹簧、尺带组件采用行业通用标准化模块，降低物料采购与管理成本；壳体装配以卡扣结构为主，辅以少量固定螺丝，大幅减少锁螺丝工序，提升产线组装效率；整机零部件通用化程度高，同系列不同尺长产品可共线生产，灵活调整产能分配。
全维度量产品控标准搭建
建立工地级量具品控规范，量产阶段执行跌落测试、尺带回弹寿命测试、耐磨测试三项核心抽检；外观端管控包胶溢边、壳体色差、浮雕清晰度，确保批量产品视觉统一；预留系列化模具延伸接口，后续开发新规格时仅需修改局部型腔，缩短新品上市周期，降低系列化开发的模具投入成本。
