“电力卫士”系列——重载工况手持式多通道工业数据监测终端工业设计

创新洞察 INNOVATION INSIGHT

直面“实验室精密性”与“野外极恶劣环境”的巨大鸿沟

从“娇贵的测试仪器”向“硬核的工程实战工具”进行角色重塑

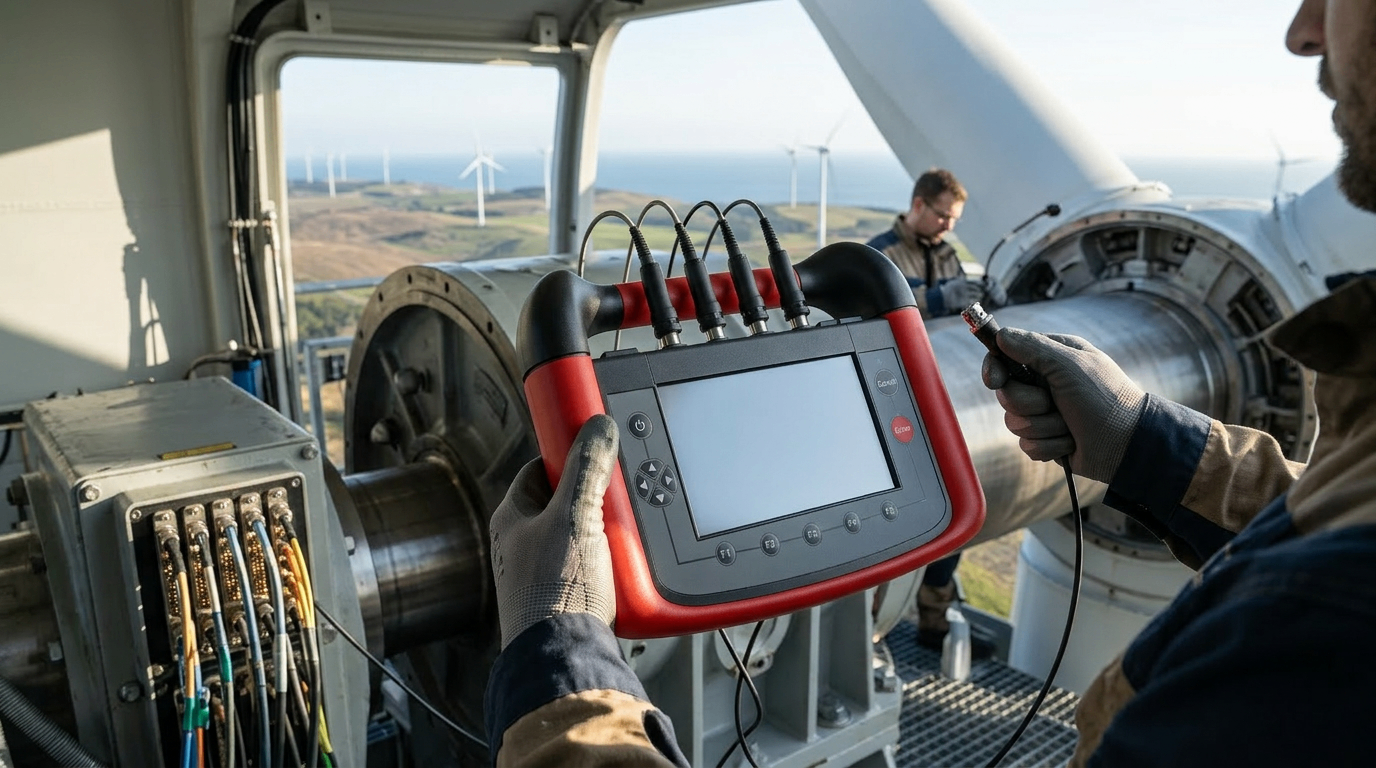

在风电检修、大型机组状态监测等工业场景中，工程师常面临极度严苛的物理环境（高海拔、强风、持续振动、油污与湿气）。然而，市面上许多高精度的专业测试设备，外壳却依然停留在“实验室桌面仪器”的设计思维，外壳脆弱、接口易进水，且缺乏在攀爬或狭小空间内稳固佩戴的抓握结构。 本案深刻洞察到一线运维人员的核心痛点：他们需要一台“真正能在恶劣现场随手抓握、无惧磕碰，且能稳定多通道连接的‘硬核平板’。” 设计将核心命题从“高精度的计算”转移到“高可靠性的现场生存能力”，重塑工程师在复杂工况下的作业信任感。

设计策略 DESIGN STRATEGY

全装甲防护体系与极简直觉化交互的工程美学融合

“软硬兼施”的防撞设计、多通道盲插布局与单手稳固握持系统

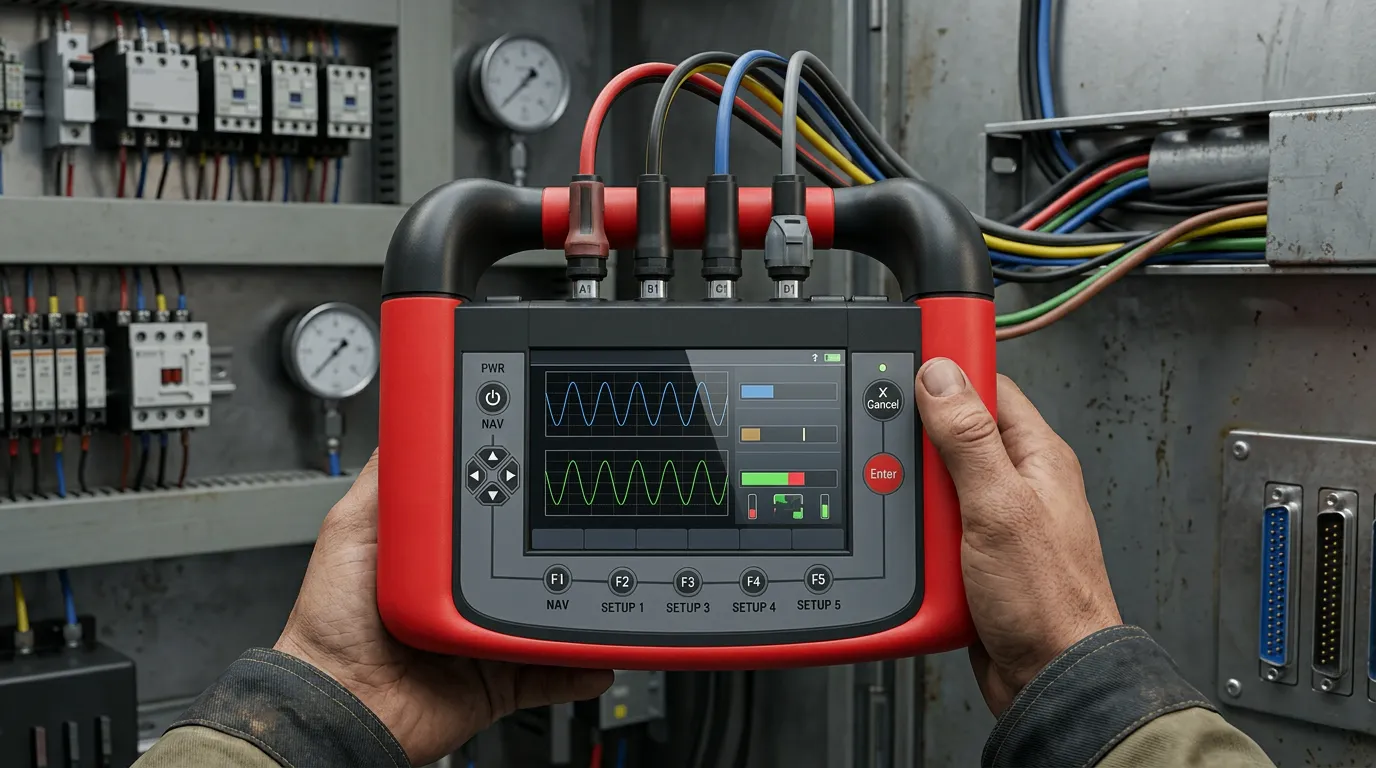

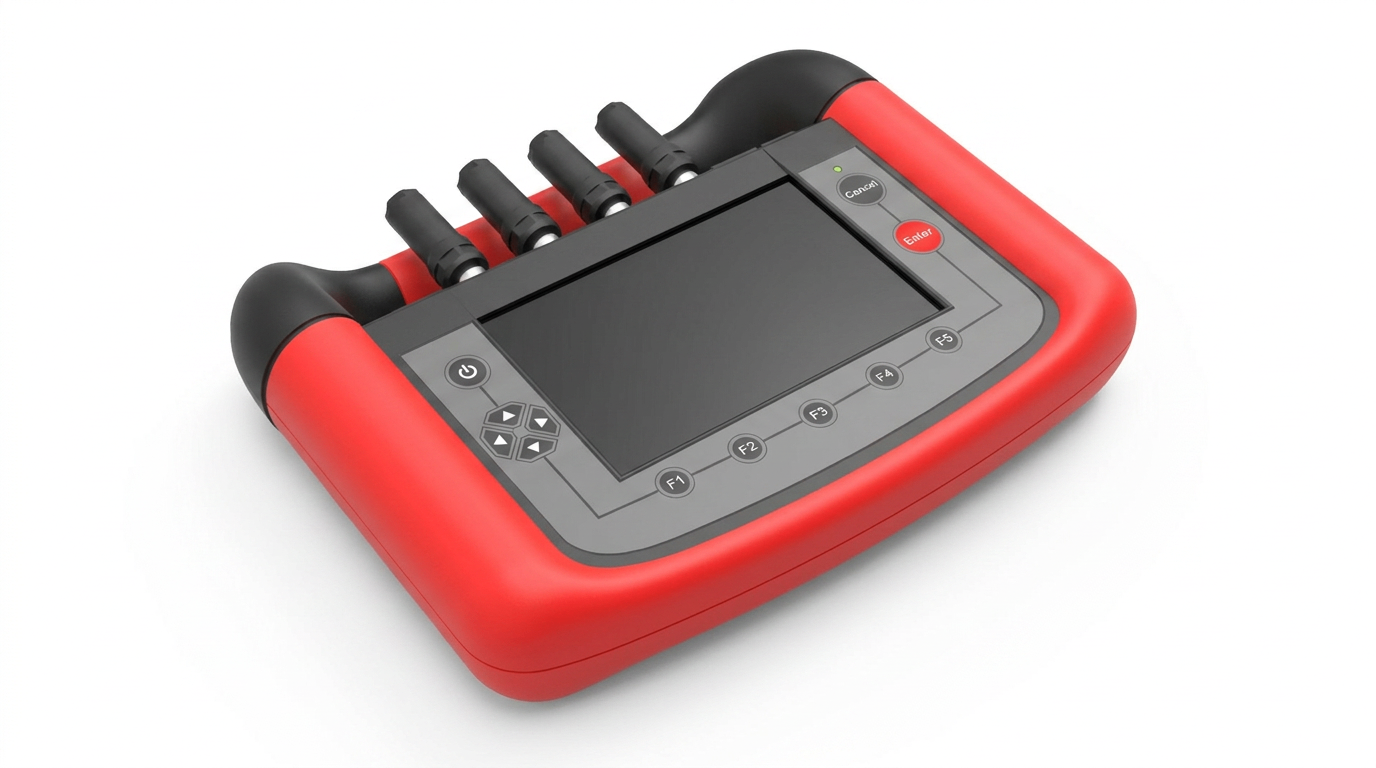

全周界防撞护甲（CMF与防护结构）：机身摒弃传统的平直硬胶，包裹了一整圈高辨识度的“工业红”高韧性TPE软胶缓冲层。这个特有的拱形护甲，不仅是意外跌落的“吸能区”，更在机身底部和顶部形成了天然的防滑握把，允许工人在戴着手套时也能拥有极高的摩擦力和抓握扭矩，即使单手操作也能稳固不滑脱。 多接口顶部集成与线束管理：顶部清晰排布的4个高规格IP67级别防水航空插头，是连接各类传感器的生命线。我们特意将接口置于顶部，并配合顶部的U型提手结构，既方便悬挂在舱内，又巧妙引导了线缆的整体走向，避免了线缆缠绕阻碍操作视线。 物理触控盲操布局设计：针对佩戴厚重劳保手套无法使用电容屏、且常需在余光下操作的情况，左侧设置了清晰的“十字方向键+电源键”，右侧设置醒目的红色确认键与灰色取消键，底部配置F1-F5物理功能键。这种按键分区严格遵循直觉化逻辑，确保工人在低照明、高强度作业时，能依靠盲操完成90%以上的基础交互，大幅提升现场工作效率。

落地批量 BULK ROLLOUT

研发端全链路DFM工程赋能，提供零试错批量化代工对接方案

输出精密模具注塑指南、严苛BOM选型及全场景抗候品控标准

双色包胶注塑与DFM结构优化指引：针对红黑相间的软硬胶复合结构，我们交付详尽全套的2D/3D工程图纸、公差配合说明以及模流分析报告。精确指导代工厂实现软胶包硬胶的无缝注塑工艺，规避大型结构件边缘的溢胶、缩水，以及在跌落测试中软胶与硬胶剥离的严重工艺缺陷，确保成品的防水气密性达到IP54/IP67级别。 严苛BOM选型与光电模组集成：为客户出具一份极高约束力的核心电子与结构物料清单（BOM）。严格界定外露工程塑胶需达到防UV、抗老化、耐酸碱标准；明确4个顶部航空连接器的电气防护等级、耐插拔寿命指标。为内部主板的安装提供精密的结构防震缓冲垫片尺寸规范，防止内部精密元器件因现场高频振动而脱落或虚焊。 整机封装SOP与品控工程标准：我们将交付一套可直接嵌入代工厂质量体系的装配作业指导书（SOP草案）与出厂质量检验计划（QCP）。清晰规定连接器固定扭矩、三防漆涂布标准、以及整机出厂前需强制执行的“2米高度多角度花岗岩跌落测试”、“盐雾腐蚀测试”、“-20℃到60℃极端高低温循环测试”规范。客户只需将我们的“全套工程设计白皮书”交给具备资质的仪器代工厂，即可实现从图纸到实物零距离的快速转化，大幅压缩新品进入新能源市场的周期。
