“悍将·灵测”系列——专业级手持激光测距仪工业设计
创新洞察 INNOVATION INSIGHT
精准赋能施工场景，从“功能堆砌”向“现场防护与盲操交互”跃迁
剖析恶劣施工环境痛点，在防摔防滑与清晰读数间寻找最佳平衡点
传统手持式测距仪往往面临“水土不服”的困境：在潮湿、多粉尘或经常攀爬梯子的施工现场，光滑的塑料机身极易滑脱摔坏；同时，复杂的UI菜单和过于细小的按键，导致佩戴劳保手套的工人极易误触，严重影响施工效率。 本案深入洞察建筑及室内装饰工人的日常作业环境，将产品设计的核心锚点定位于“极端环境下的硬核保护”与“一触即达的直觉交互”。我们不仅要把测距仪变成一件耐摔、防滑的“工具”，更要通过精巧的按键分区，让测量的全过程变成近乎“盲操”的流畅体验，减少高频作业时的视线转移。
设计策略 DESIGN STRATEGY
双色注塑防摔结构与人机工程学交互系统的深度整合
夺目机能红撞色、参数化防滑铠甲与轻量化操作布局

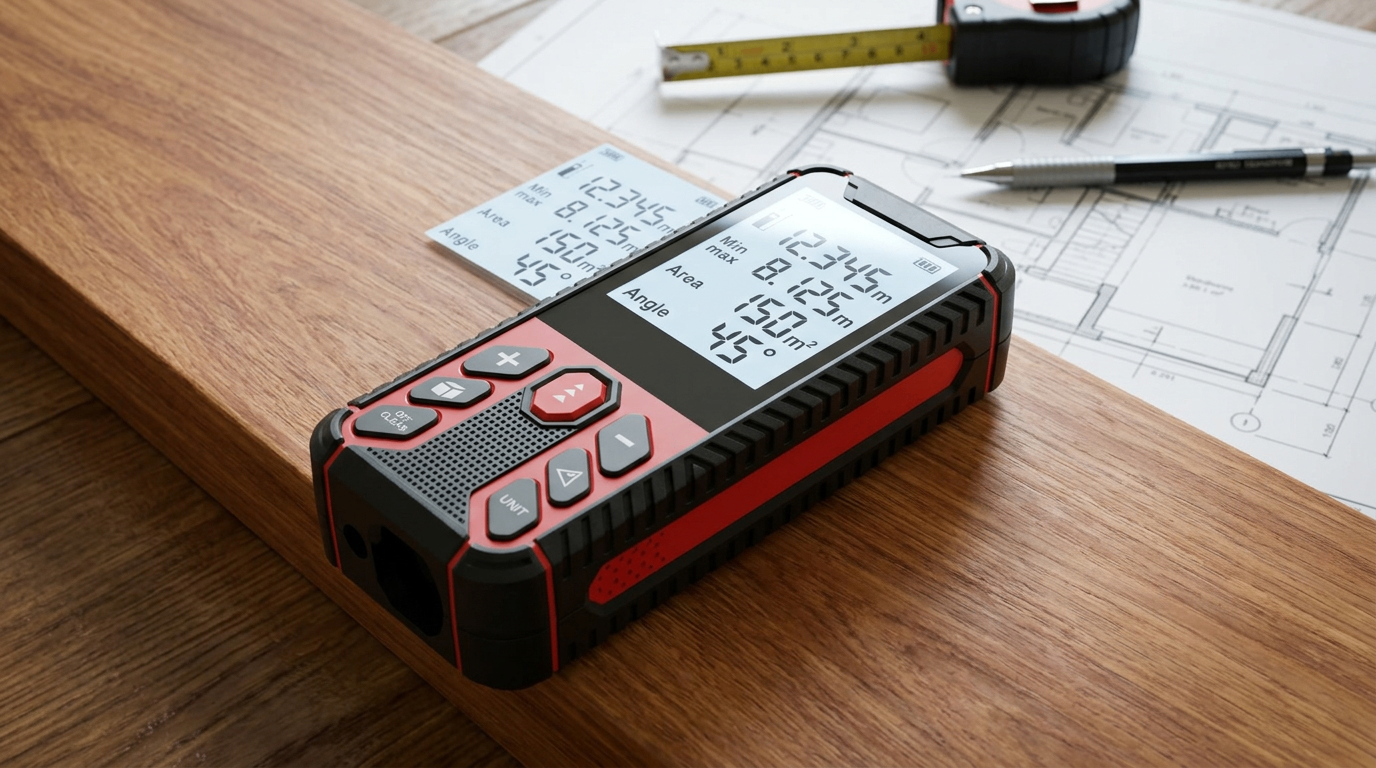

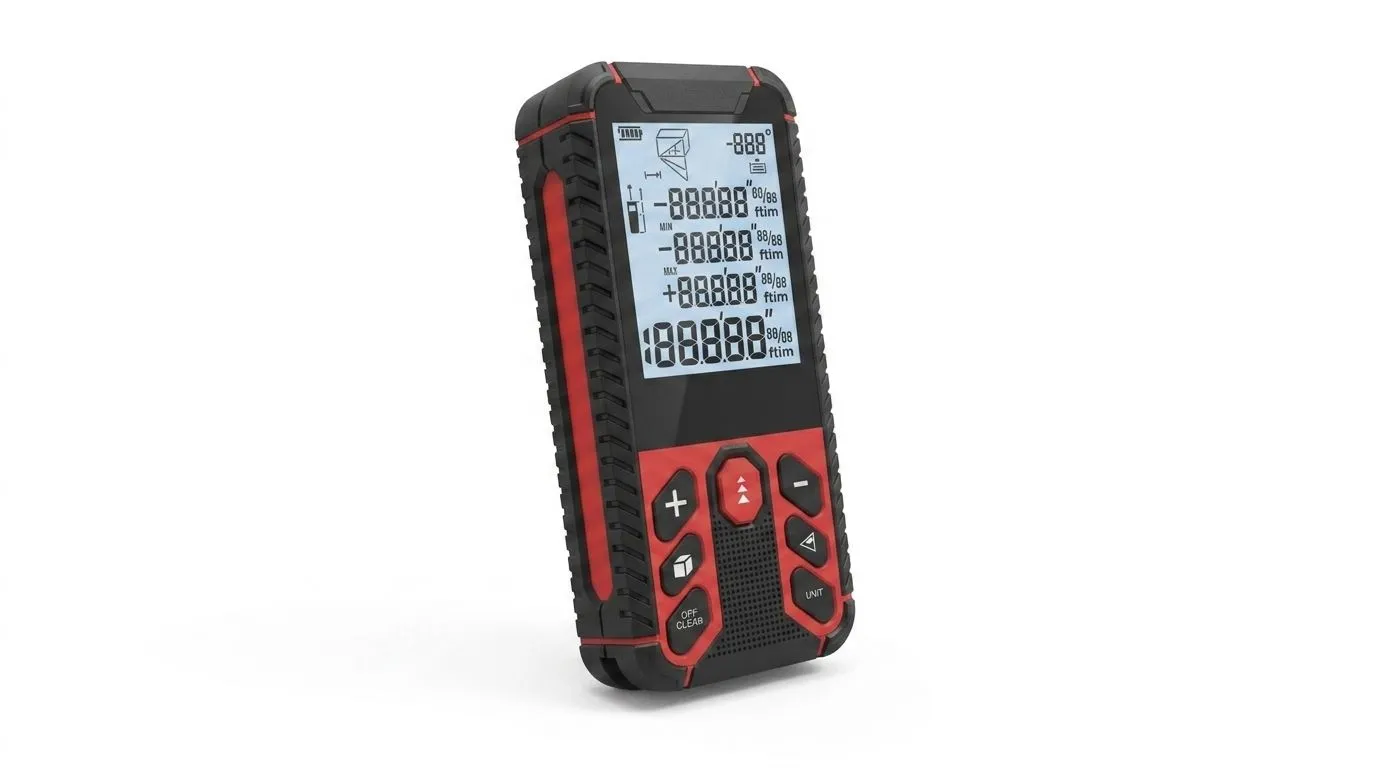

极致的物理防御体系（CMF与防护结构）：机身采用“深空黑+工程红”的经典专业撞色。最突出的设计在于黑色机身外圈及四角，全覆盖包裹了高厚度、高韧性的TPE防摔橡胶护翼。侧边护翼上设计有参数化的锯齿状防滑纹理，这些纹理不仅提供了极限情况下的摩擦防滑力，更是作为意外的“吸能缓冲带”，确保内部精密的光学镜头和传感器在2米高度意外跌落时依然能精准如初。 极简直觉化的交互分区：面板布局摒弃了繁琐的薄膜键盘，采用了立体独立物理按键设计。醒目的红/橙六边形主测量键独立突显，形成视觉与触觉上的双重“锚点”；加减、单位、清除键围绕主键呈矩阵排布，按键行程适中，反馈清晰，确保即使在佩戴厚重手套的情况下，也能依靠指腹精准盲操。 高可读性信息显示：正面镶嵌有超大液晶显示屏，采用高对比度黑底白字（或白底黑字）显示。在强烈的户外阳光下，依然能够清晰读取距离、面积、角度及历史测量数据，将工程图纸上的繁复数据以极简的视觉方式直观呈现。
落地批量 BULK ROLLOUT
研发端全流程DFM工程赋能，提供零试错标准化的代工厂对接方案
出具精密模具与模流分析指引、核心BOM选型及严苛品控标准蓝图
双色/双物料注塑工艺（DFM）技术指导：针对外圈TPE橡胶与内层硬胶的结合，我们交付详尽的模具结构设计说明与模流分析报告。提前为代工厂规划好进胶口、滑块配合公差及冷却水路位置，预防软硬胶交界处出现溢边、熔接痕或包覆不紧密等工艺缺陷，确保整机具备优良的防水防尘（IP54级以上）特性。 核心BOM与光电模组集成标准：输出精确的核心电子与结构物料清单（BOM），严格界定激光发射模组、感光接收器、高精度MEMS陀螺仪（用于测角）、以及按键硅胶的理化性能参数。提供电路板与光学模组的防呆安装三维图解，指导代工厂在组装时规避静电击穿和光路偏移的风险。 SOP组装工艺与全场景品控（QC）验收标准：交付一份可直接落地代工厂质量体系的质量检验计划书（QCP）与装配指导手册。明确规范整机的出厂指标：按键超过10万次的按压疲劳寿命测试、2米高度多角度花岗岩/水泥地跌落不开裂、1米水深浸泡测试不漏水，以及核心的激光测距精度（必须达到±1.5mm/±2mm以内）出厂校准规范。客户只需凭借我们提供的全套“工程蓝图与品控白皮书”无缝对接专业工具制造厂，即可将试错成本降至最低，以极高效率推进产品的规模化上市。
