近日，上海汉猿工业产品设计有限公司研发的"一种无轴承长短轴自动整平悬吊结构投线仪及其安装方法"发明专利获得国家知识产权局授权（授权公告号：CN111473778B）。该专利聚焦激光水平仪核心安平机构的结构创新，实现了自动整平机构的"无轴承化"，为激光测量工具的可靠性、耐久性与生产效率带来了显著提升。

传统激光水平仪的痛点

传统激光水平仪的自动安平机构依赖复杂的轴承、长轴、短轴及大量定位零件来支承和调节摆体。在实际生产中，这一结构存在明显短板：

1. 装配工序繁琐，需要在产线上用40多个螺丝对摆体进行反复粗调和精调
2. 轴承长期运转易磨损，直接影响摆体复位精度，导致出光稳定性下降
3. 整机零件多、成本高，且在高粉尘、高低温等恶劣工况下可靠性受限

无轴承方案的创新突破

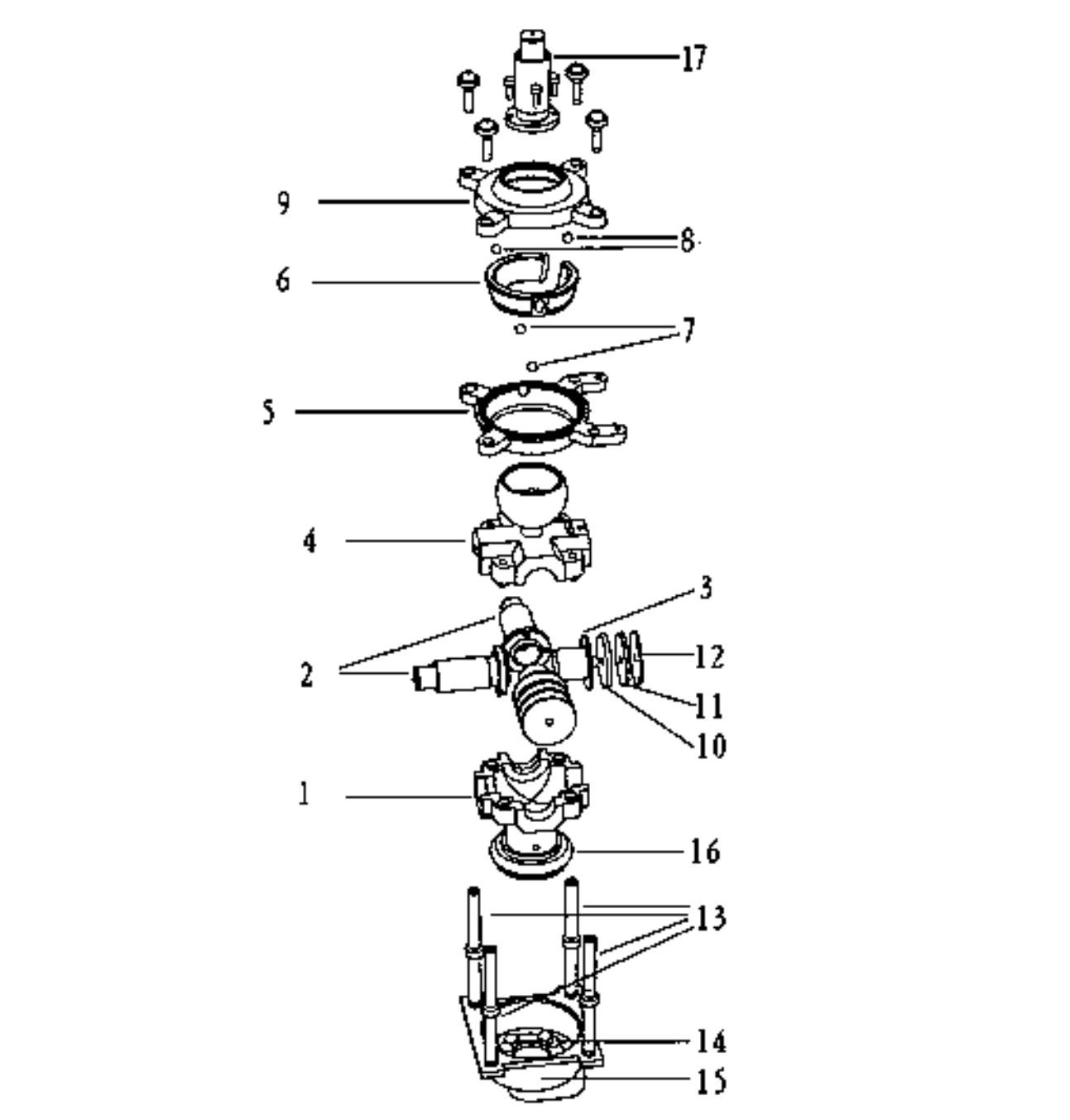

汉猿设计提出的无轴承自动整平悬吊结构，核心在于重构旋转组件的支承方式——通过上合摆体与下合摆体的直接抱合结构，取代传统的轴承、长短轴及定位销等零配件。

该方案的技术亮点在于：

1. 实现无轴承化：省去长轴、短轴、轴套、轴承、螺母等复杂零配件，从结构层面规避磨损点，显著提升长期使用的稳定性
2. 简化装配工序：上、下合摆体直接抱住两个竖线激光模组，一次到位即达到90度直角并保证垂直度，省去了产线上40多个螺丝的粗调和精调流程，实现快速装配
3. 降低生产成本：零件数量大幅减少、装配工序简化，有效降低整机制造成本，同时提升批量生产的效率与一致性

研发价值与展望

该专利的落地，标志着汉猿设计在激光测量工具领域完成了一次从"结构创新"到"制造效率"的双重突破。无轴承化不仅让水平仪在长期使用中保持更稳定的安平精度，也为行业提供了更可靠、更易生产的整平机构解决方案。

作为一家深耕工业设计18年的设计公司，汉猿设计始终坚持用结构创新解决真实使用问题。此次无轴承方案的专利授权，是团队在精密测量工具领域持续研发的一个缩影——未来将继续以创新设计赋能更多专业工具实现升级。
