亚固贴墙贴地激光水平仪家族化工业设计
创新洞察 INNOVATION INSIGHT
施工场景痛点、用户交互需求与制造端成本约束三维研判
工地工况下的产品防护短板
贴墙贴地激光水平仪多用于装修泥工、木工放线场景，频繁面临跌落磕碰、水泥粉尘侵入、地面摩擦损耗等问题。市面多数产品壳体为单一硬塑结构，边角抗冲击能力弱；激光窗口无物理防护，镜片易被砂石刮花导致光路偏斜；底部接触地面的支撑结构耐磨度不足，长期使用后调平精度下降，设备返修率居高不下。
现场作业的交互体验痛点
传统水平仪仅靠简单指示灯传递状态，施工人员远距离、强光环境下难以快速识别电量、工作模式；按键尺寸偏小，工人佩戴劳保手套时易误触，切换水平 / 垂直模式效率低。同时设备状态反馈模糊，施工中途断电、报警无明确提示，直接打断作业节奏，影响施工效率。
设计策略 DESIGN STRATEGY
您的浏览器版本较旧，暂不支持 3D 展示。换用较新版本的 Chrome / Edge / Safari 即可查看可旋转的产品模型。
家族化统一设计语言 + 平台化通用结构的双重设计路径
家族化外观与分级防护造型设计

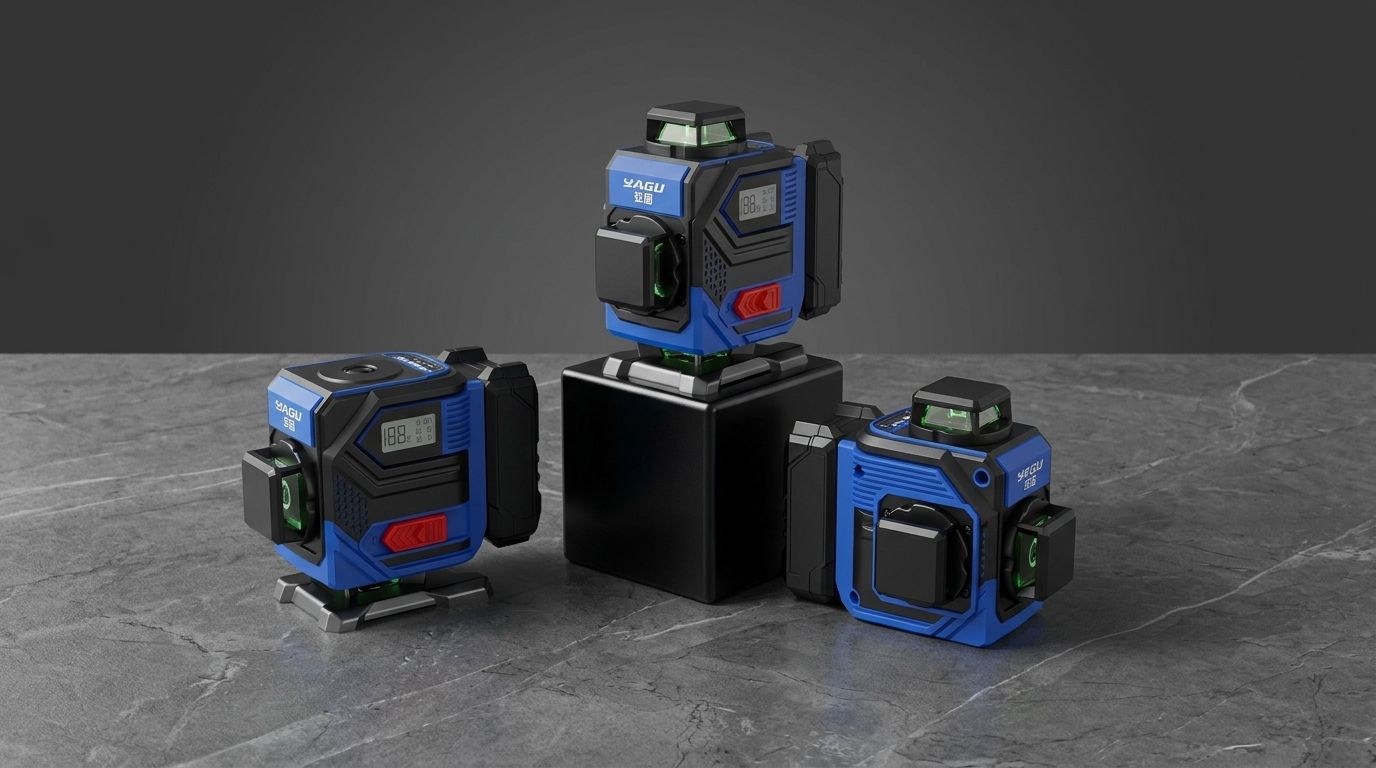

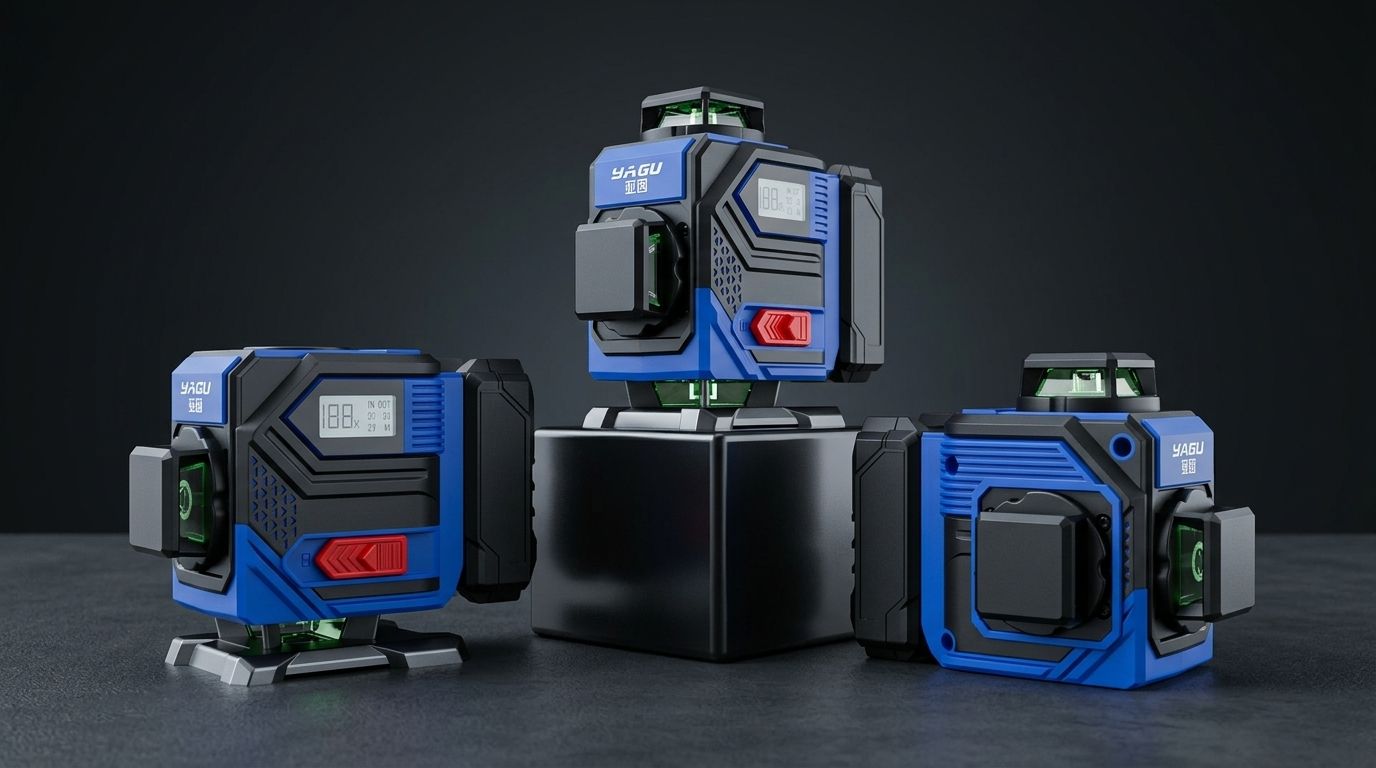

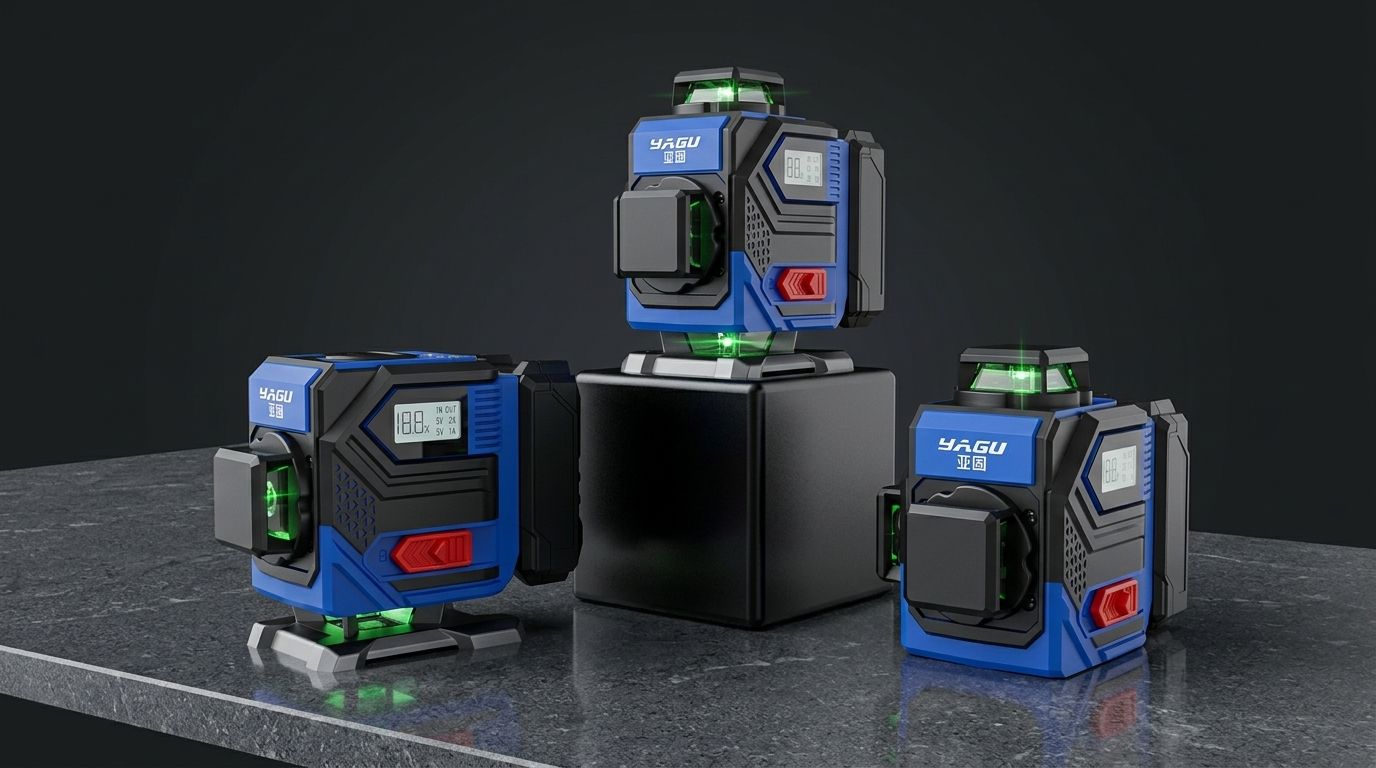

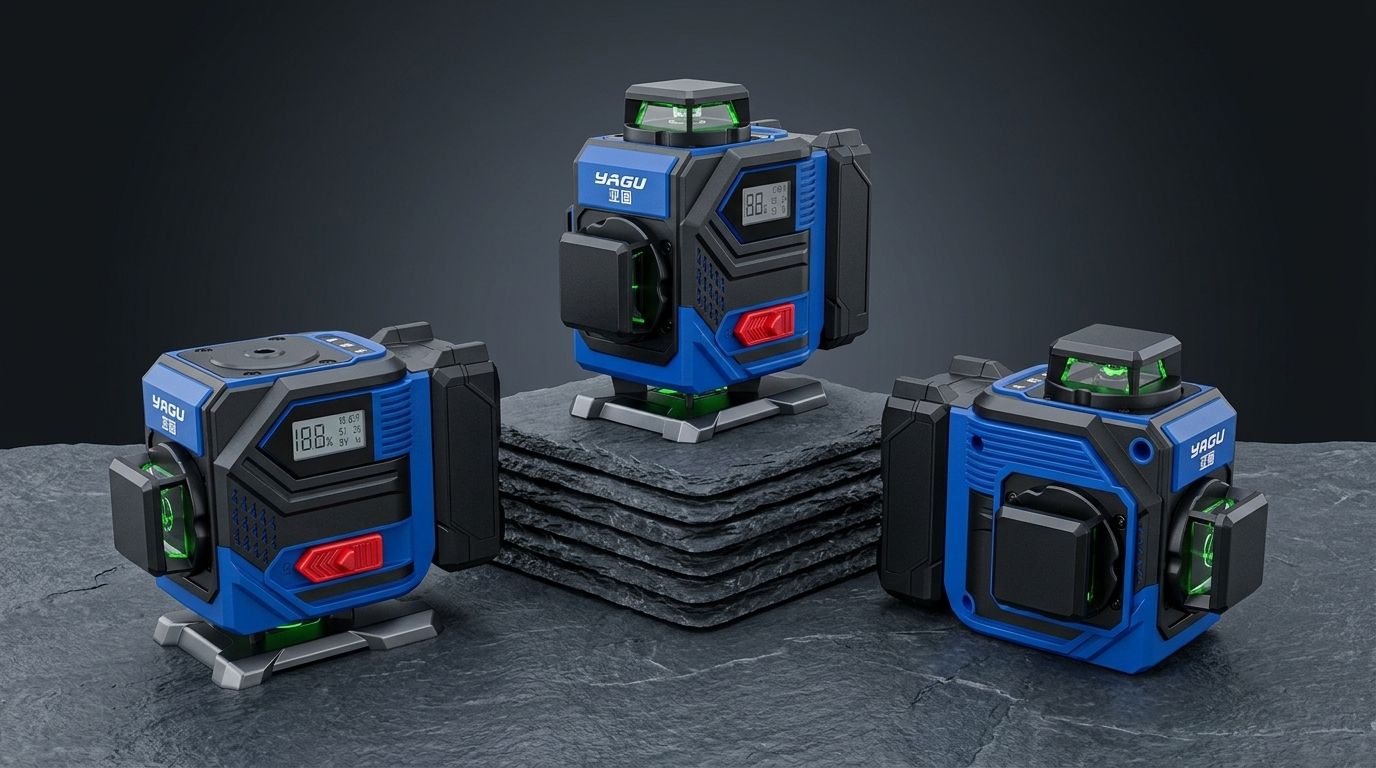

全系列沿用统一的机甲几何造型语言，采用蓝黑品牌撞色体系，顶部统一设置 “YAGU 亚固” 品牌标识区，形成强识别的家族视觉特征。整机边角做加厚防撞结构，激光窗口配置可翻转保护盖，闲置与运输时闭合防护，避免镜片磨损；侧面集成格栅状散热肌理，一体注塑成型，兼顾通风散热与结构加强。三款不同线数产品共享造型基因，仅通过窗口布局、细节模块区分定位，保证系列外观统一性。
平台化通用结构的成本控制设计
搭建通用化产品结构平台，主壳体、底座、按键等外部件采用共用型腔设计，仅通过更换内部光学模组、调整窗口镶件，即可衍生不同线数的机型；底部贴地底座全系列通用，支持快速拆装与角度微调。该方案大幅减少模具开模套数，降低零件库存品类，同时保障产品系列化的外观一致性，支撑品牌快速拓展产品线。
落地批量 BULK ROLLOUT
共用镶件模具开发与批量制造品控体系搭建
可换镶件双色注塑模具方案
主壳体模具采用 “基础型腔 + 可更换镶件” 的结构，不同线数机型仅替换窗口、屏幕区域的模具镶件，无需新开整副模具，大幅降低模具开发投入。外壳采用 ABS+PC 硬胶主体 + TPE 软胶包胶的双色注塑工艺，一次成型实现防护包胶与主体结构的结合，省去后期粘胶工序，结合强度更高，批量生产良率更稳定。
成型工艺与材料选型优化
主体基材选用高抗冲 ABS+PC 合金材料，适配工地复杂工况的抗摔耐候需求；包胶层选用耐磨耐油污 TPE 材料，提升握持摩擦力。模具阶段优化壁厚均匀性，调整浇口位置与注塑参数，减少壳体缩水、熔接痕缺陷；分模线隐藏于机身转折棱线处，兼顾脱模可行性与外观完整性；纹理区域采用精密蚀纹工艺，保证批量产品的纹理一致性。
