研淏光电16线激光水平仪工业设计案例：上海汉猿打造高精度、防摔抗跌落的重载级施工测量设备
创新洞察 INNOVATION INSIGHT
打破测量仪器同质化，以“重载装备”理念重塑施工工具的视觉与使用体验
苛刻施工环境的用户痛点挖掘

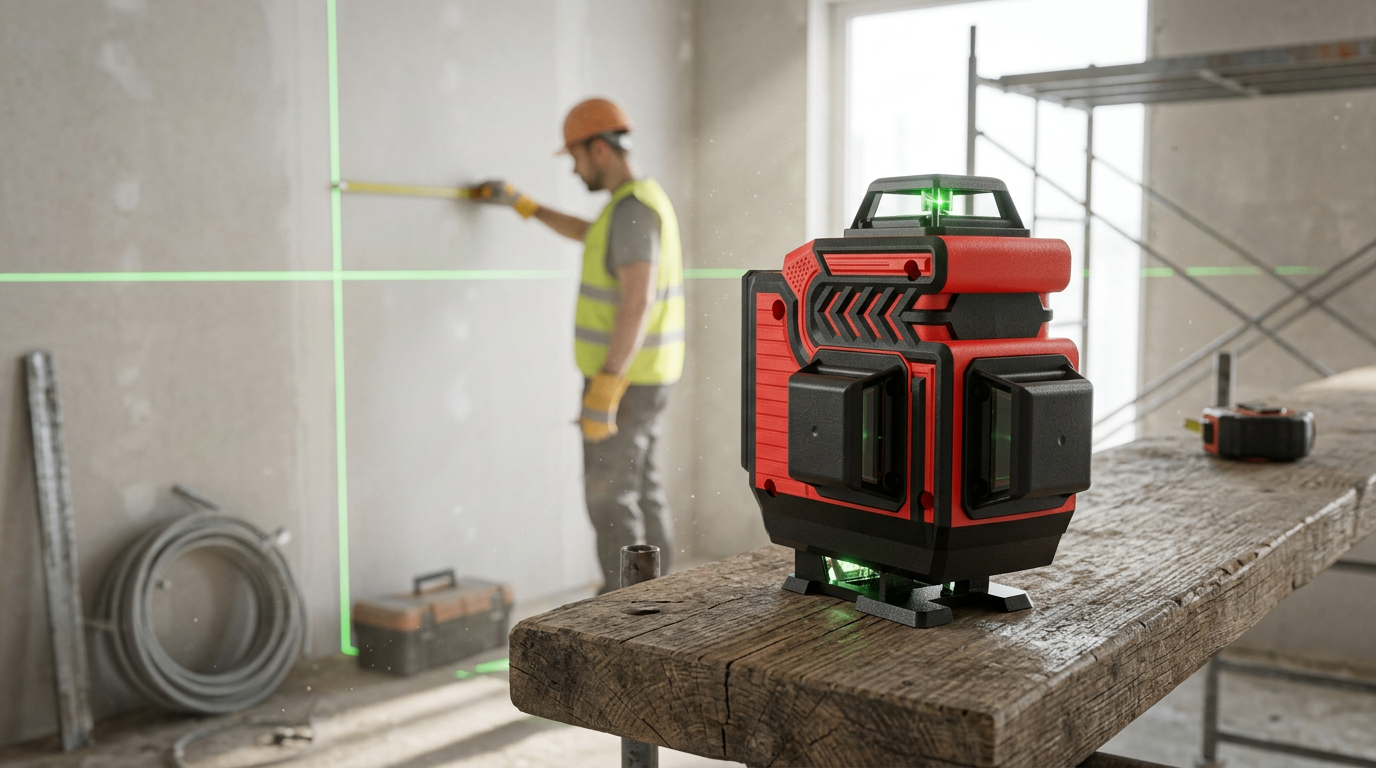

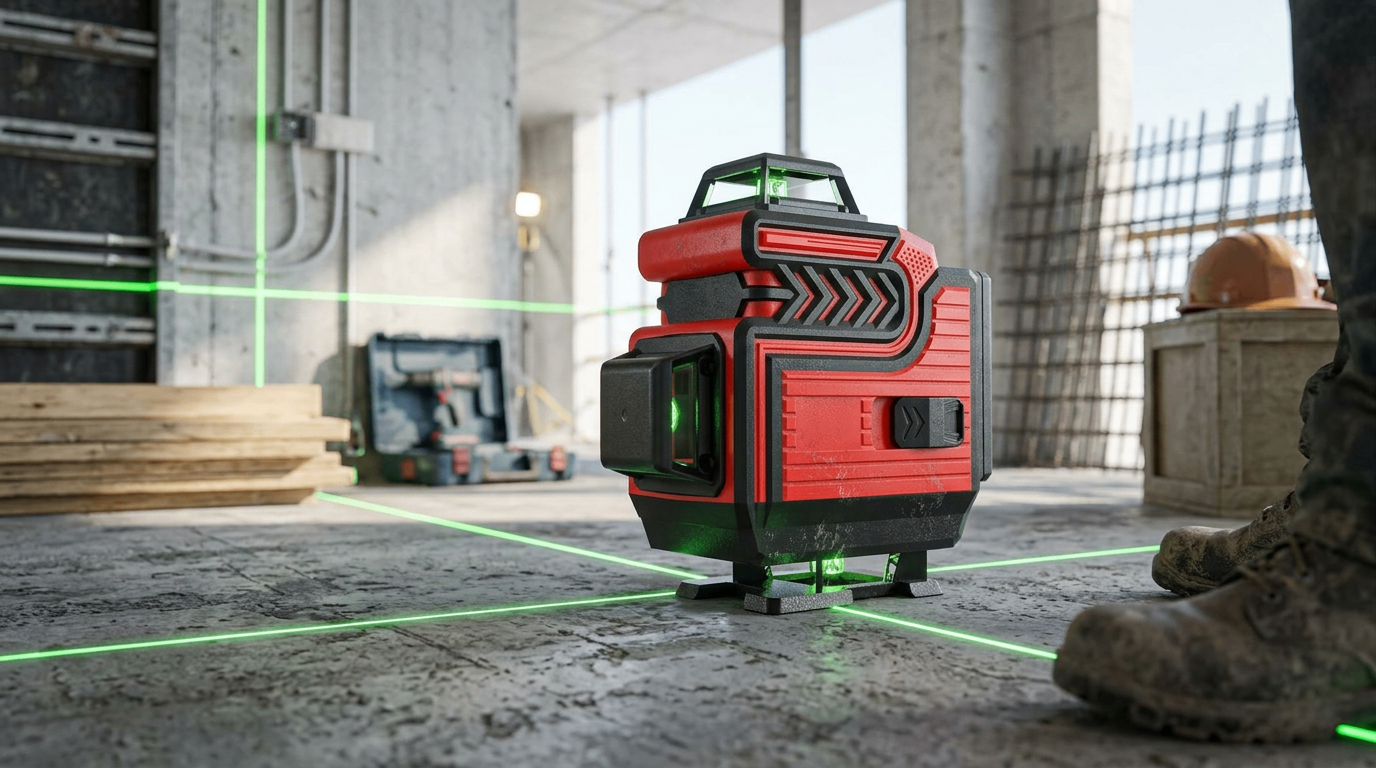

16线激光水平仪常用于建筑工地的粗放作业，极易受到磕碰、跌落和粉尘侵入。设计团队从用户核心痛点出发，放弃了传统工具千篇一律的塑料质感，转而采用红色铠甲式外壳与黑色防滑包的拼接设计。特有的侧面“>>>”箭头纹理，不仅在视觉上传递出精准、向前的力量感，更在物理上提供了极佳的防滑抓握和侧面抗冲击缓冲功能。
高辨识度的品牌视觉符号

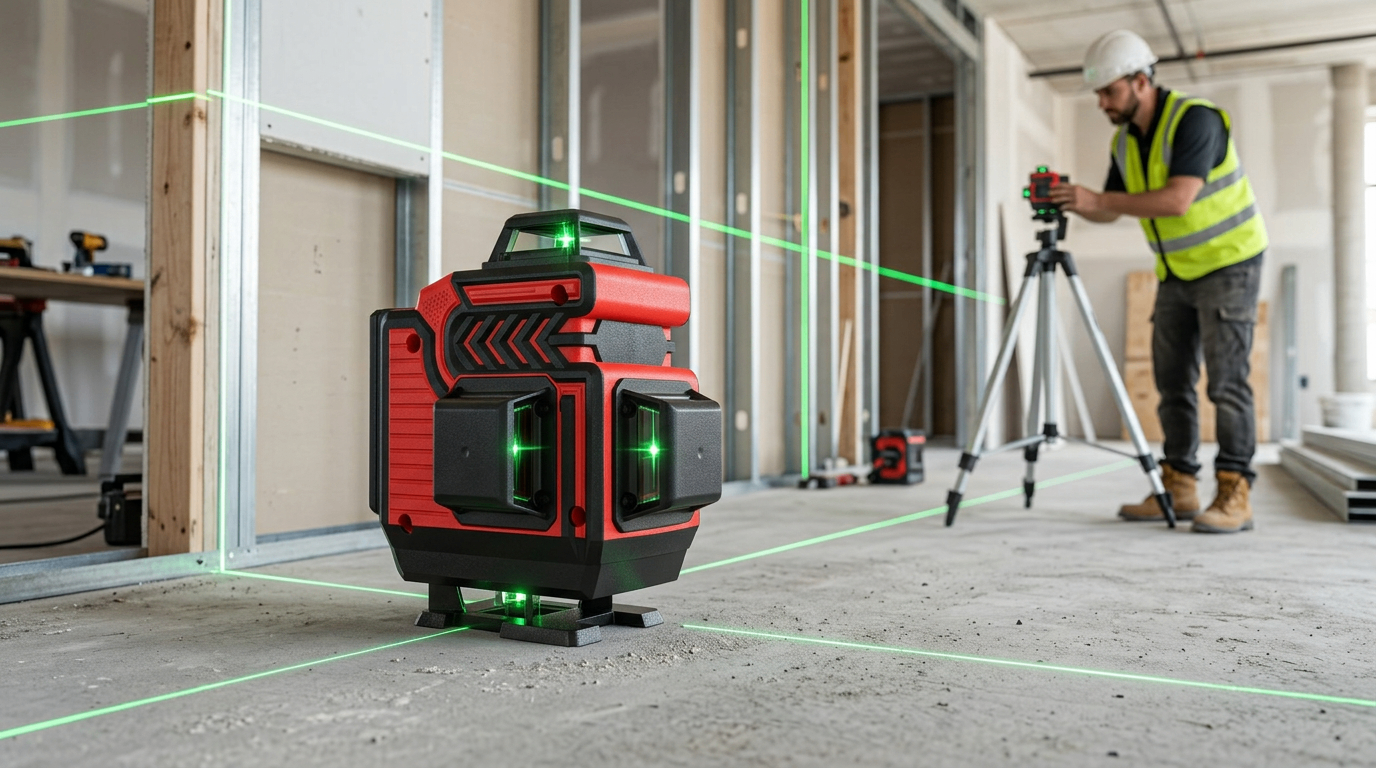

红黑撞色在工业场景中极具视觉冲击力，能够打破同质化，在繁杂的工地环境中脱颖而出，不仅强化了南通研淏光电“专业、可靠、硬核”的品牌调性，也成为了该系列产品的家族化设计语言。
设计策略 DESIGN STRATEGY
极致防护与高精度的平衡：人机工学、散热系统与内部结构的整体解构
一体化防护提手与微调底座设计

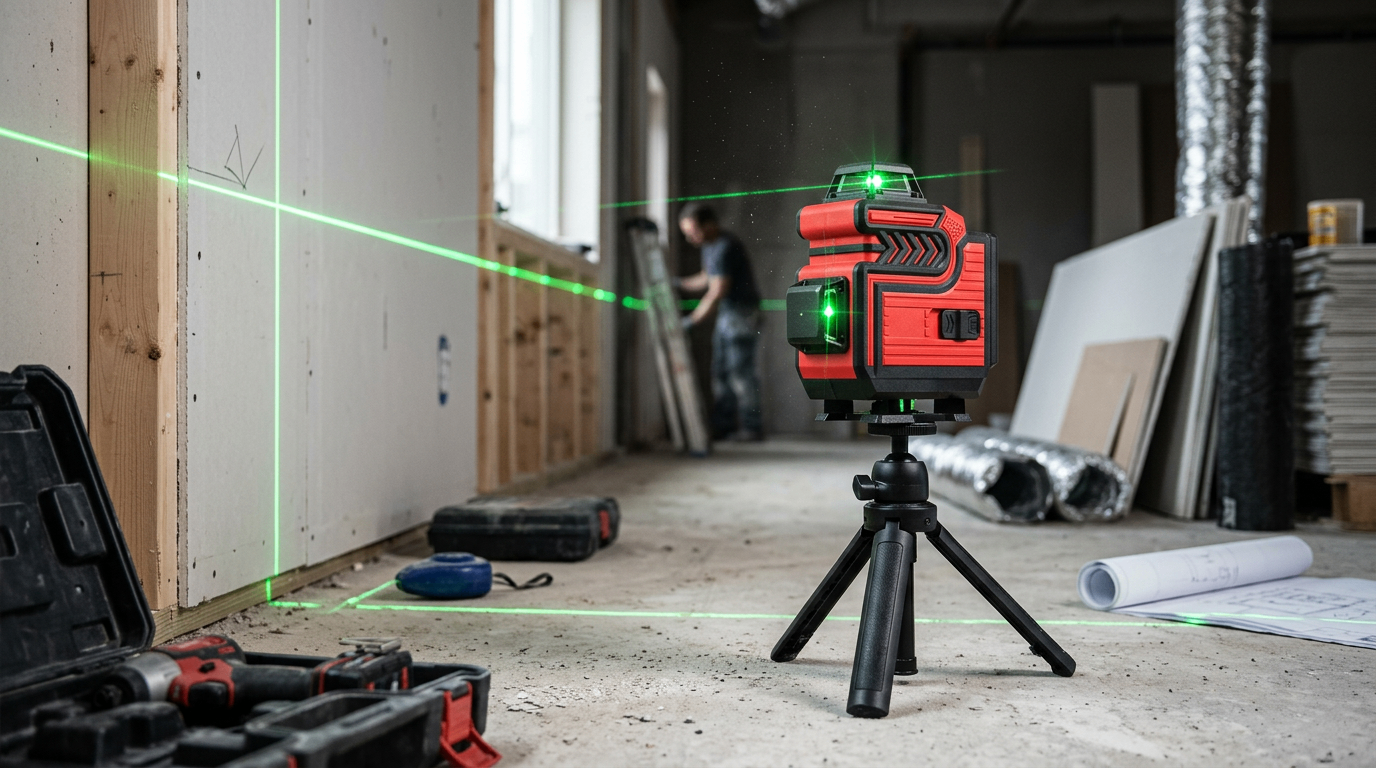

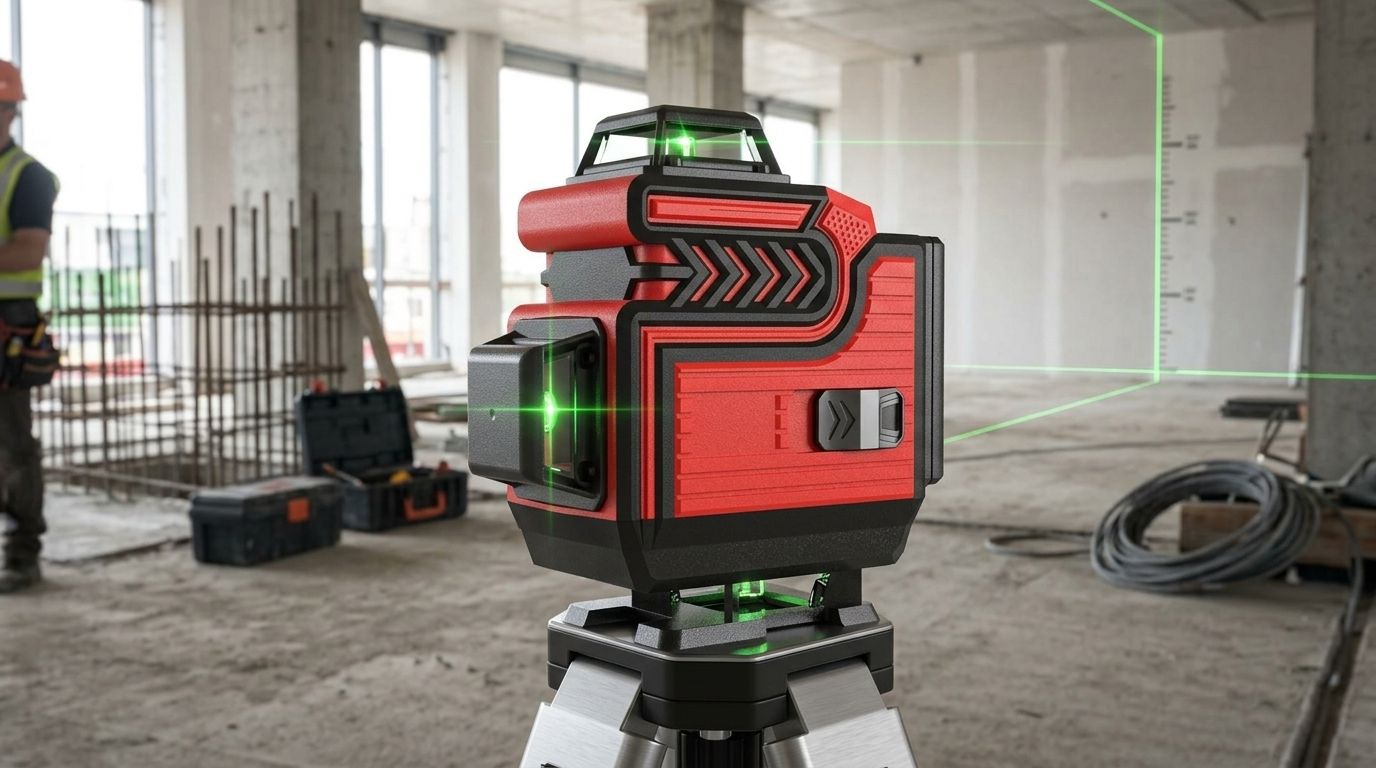

顶部设计的坚固提手不仅是搬运工具，更兼做顶部的防护罩，有效保护了顶部的激光发射口。底座配合微调旋钮，完美兼容三脚架，在保证微调精度流畅性的同时，通过粗壮的底座设计提升了整机的重心稳定性，确保在施工现场不易倾倒。
散热与防撞的结构融合

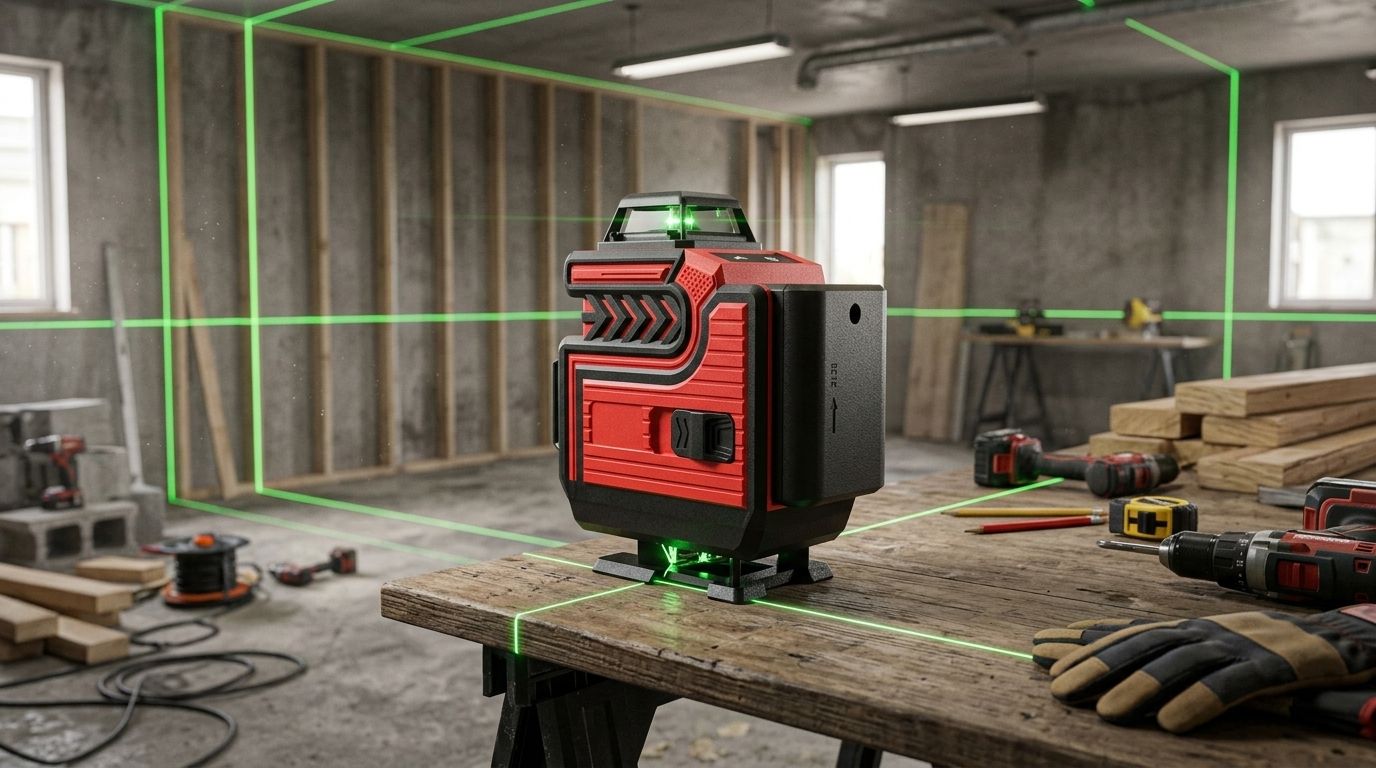

侧面箭头纹理不仅是外观造型，其内部更是经过精密计算的散热风道和加强筋。在保证16线激光模组高效散热、稳定运行的同时，外壳结构件通过加强筋的合理布置，使得整机抗跌落性能大幅提升，完美兼顾了外观设计与结构设计的协同性。
落地批量 BULK ROLLOUT
从概念到量产的一站式解决方案：控制成本、保障精度的模具与供应链优化
复杂曲面与注塑工艺的完美结合
针对复杂的红色外壳与黑色防滑件，设计团队在初期就引入了DFM（面向制造的设计）。通过优化分型面，使外壳零件在注塑成型时避免了缩水变形。配合双色注塑和包胶工艺，不仅增强了整机的防水防尘等级，更降低了后期喷涂工序的成本，提升了装配效率。
模块化防错装配
结合生产线的实际情况，内部结构设计尽可能采用了防呆设计。精密的核心激光模组通过统一的标准支架固定，极大地简化了装配流程，确保每一台量产的设备都能保持出厂的高精密校准水准，帮助南通研淏光电快速实现了高品质的大规模商业化落地。
