达牛高精度自调平激光标线仪工业设计

传统激光水平仪在施工现场经常遇到摔落磕碰、泥浆灰尘侵入、底部调节旋钮容易打滑磨损三大问题；市面上很多机型外观单薄，塑料壳体偏脆，瓦工、装修师傅日常搬运过程中极易损坏；同时机身操作旋钮布局混乱，底部旋转刻度辨识度弱，用户微调角度的时候读数不方便。

用户真实诉求

装修瓦工、土建施工人员，希望机器抗摔耐冲击；机身黄黑工业配色识别醒目；底座带有清晰 360° 角度刻度，方便水平旋转找线；调节支脚防滑耐磨；整体造型硬朗厚重，给用户可靠结实的心理感受。

设计机会点

强化外壳防护结构，壳体增加立体筋位造型提升抗冲击性能；重新规划机身两侧微调旋钮；底座集成完整一圈角度刻度；经典工程黄 + 深灰黑配色，塑造专业工地工具气质；正面预留激光窗口，品牌标识放置正面视觉重心位置，强化品牌识别。

外观造型策略

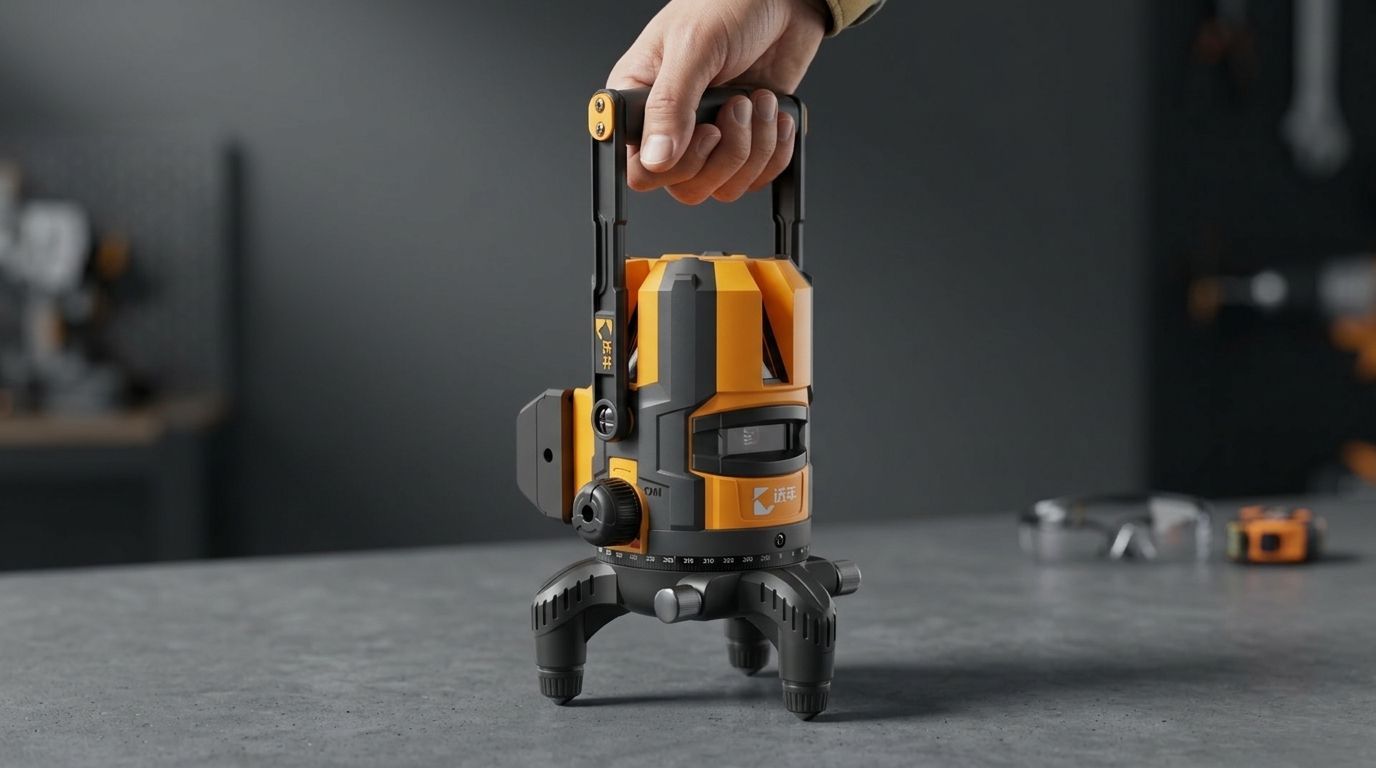

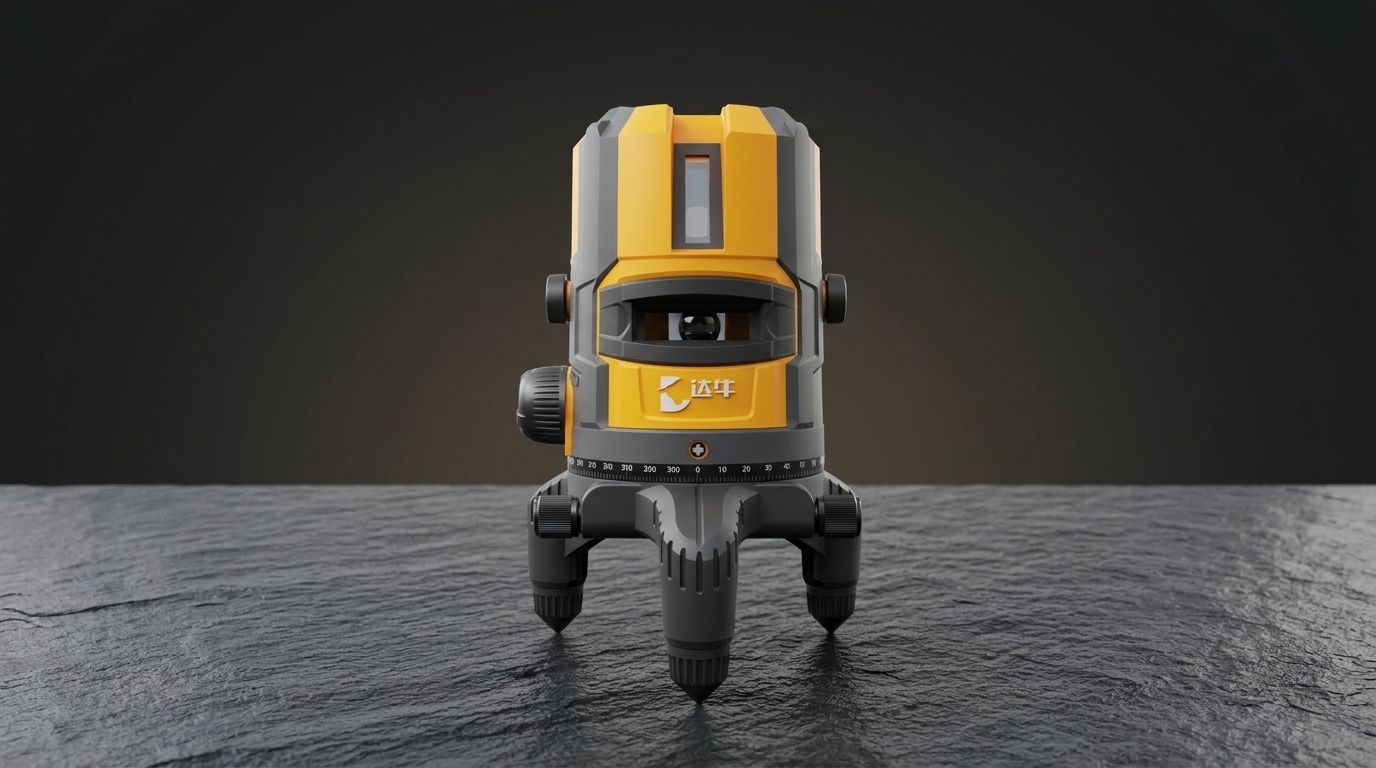

整机采用硬朗切割式的多面体外壳，机身上部做竖向凸起的加强筋壳体，当机器正面摔落的时候优先由凸起壳体承受冲击，保护中间的激光光学模组；配色选择工程黄作为主体色，深炭灰做侧面与底部结构件，高对比配色在工地扬尘环境下辨识度更高；正面居中放置 “达牛” 品牌 LOGO，强化品牌印象。

人机与结构策略

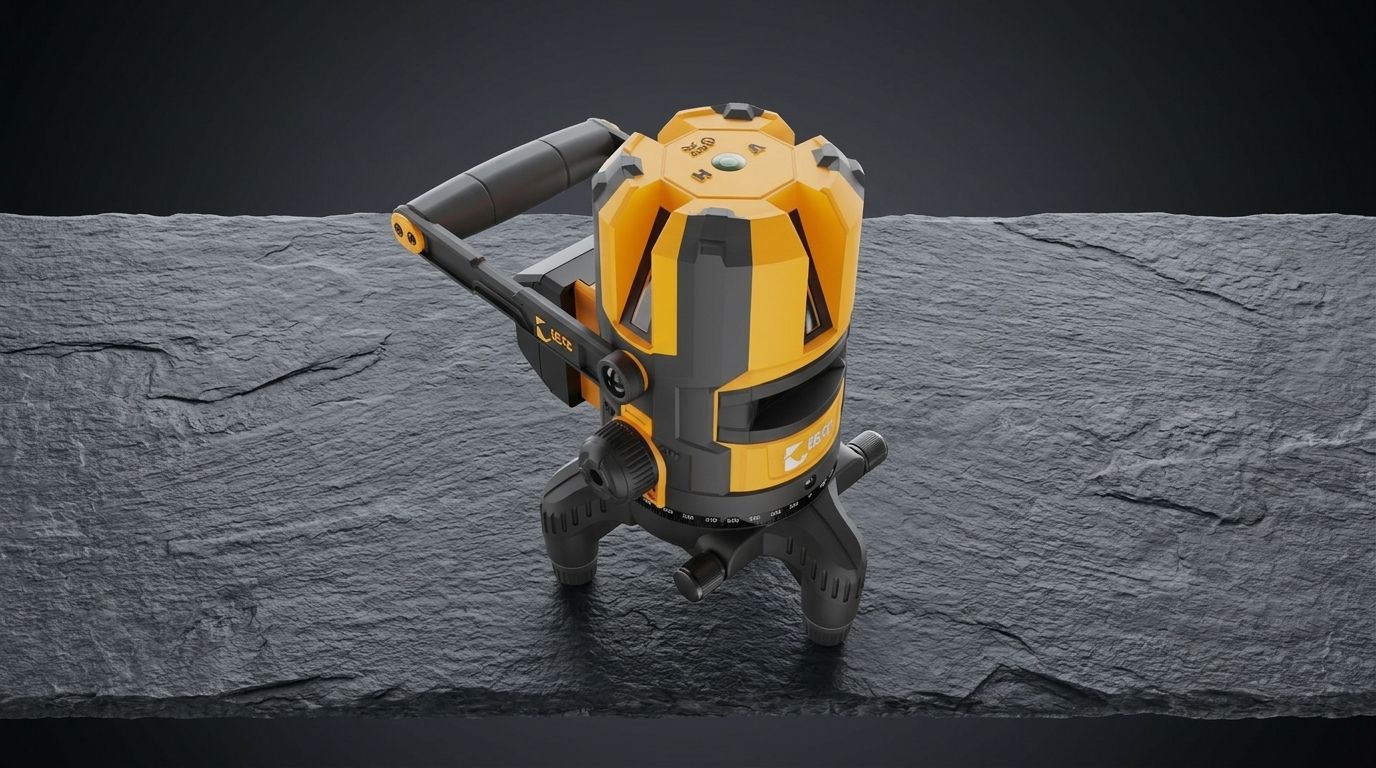

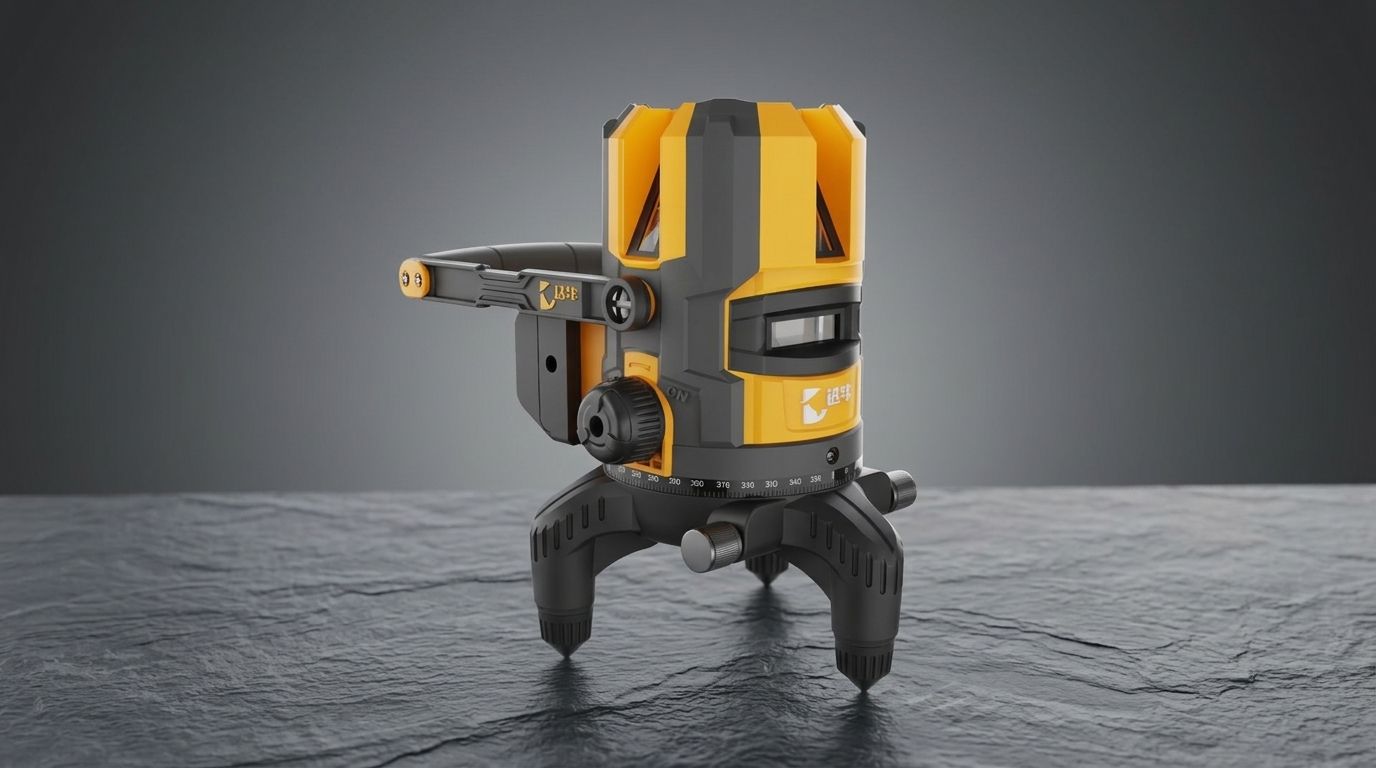

1. **底座旋转刻度盘**：底座外圈印制 0‑360 度环形刻度，施工人员转动机身的时候可以直接读取旋转角度，辅助放线定位；底座设置三颗可伸缩微调支脚，尖端金属防滑，用来调平机身。 2. **侧面调节旋钮布局**：机身左右两侧设置横向微调旋钮，左侧增设大尺寸滚花旋钮，滚花纹路增大手指摩擦力，戴施工手套依旧可以顺畅转动调节，适配工人带手套作业的场景。 3. **窗口防护设计**：激光出射窗口做内凹下沉式设计，避免直接磕碰镜片，保护内部 LD 激光光源，减少镜片刮花造成光线模糊失效。

双色注塑与大型异形件DFM指引

针对外壳复杂的软硬胶包覆结构与包胶特征，我们交付全套的2D/3D工程图纸、公差配合说明及专业的Moldflow模流分析报告。精确指导代工厂设计模具的滑块结构和表面蚀纹工艺，避免大型异形件出现缩水、熔接痕或在跌落测试中发生软胶剥离的现象。

核心BOM选型与光学避震模块规范

输出高度严谨的核心物料清单（BOM）与工程规范。严格界定外壳工程塑料的抗UV老化等级（防止工地暴晒发脆）及阻燃等级；特别为内部的高精度重力摆锤和激光模组，提供三维避震缓冲结构的物理尺寸与材质硬度方案，确保在剧烈震动下摆锤不复位失灵、光路不偏移。
