石井 5线激光水平仪工业设计
创新洞察 INNOVATION INSIGHT
施工场景痛点与制造可行性综合研判
工地使用环境痛点挖掘

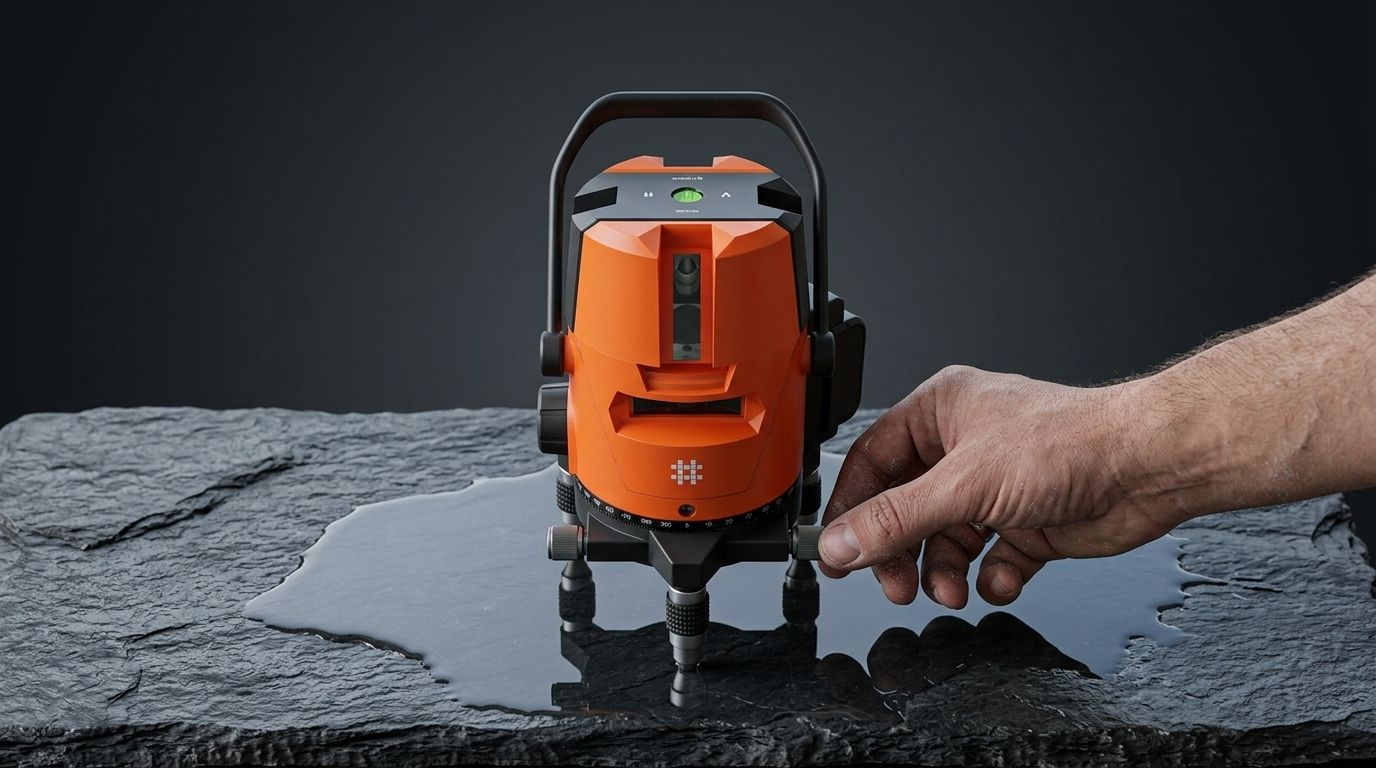

建筑施工现场存在磕碰摔落、粉尘泥浆、高低温交变等恶劣工况。传统激光水平仪外壳造型单薄，边角易碎裂；激光窗口缺少造型保护，容易刮花镜片；整机握持、搬运不便，调节旋钮操作手感差，长期使用精度易偏移。同时市场同类产品外观同质化严重，品牌识别弱。
模具与量产制造约束分析
工具类产品壳体多采用 ABS/PC 双色注塑，需要简化分模线、减少倒扣结构，控制模具成本。外壳曲面不能过于复杂，兼顾壁厚均匀性，防止注塑缩水、变形；外观件需兼顾装配公差，内部云台、激光模组、电池仓的安装空间要与外壳造型同步规划，避免造型好看但无法装配量产。
人机操作与品牌视觉需求
施工人员戴劳保手套操作，按键、调平旋钮需要足够尺寸与防滑纹理；顶部提手结构要兼顾结构强度与开模可行性。色彩选用工业橙 + 深灰撞色，既提升工地可视性，又建立品牌视觉识别，在同类产品中形成差异化。
设计策略 DESIGN STRATEGY
造型、结构与人机协同设计策略
壳体外观与防护造型设计

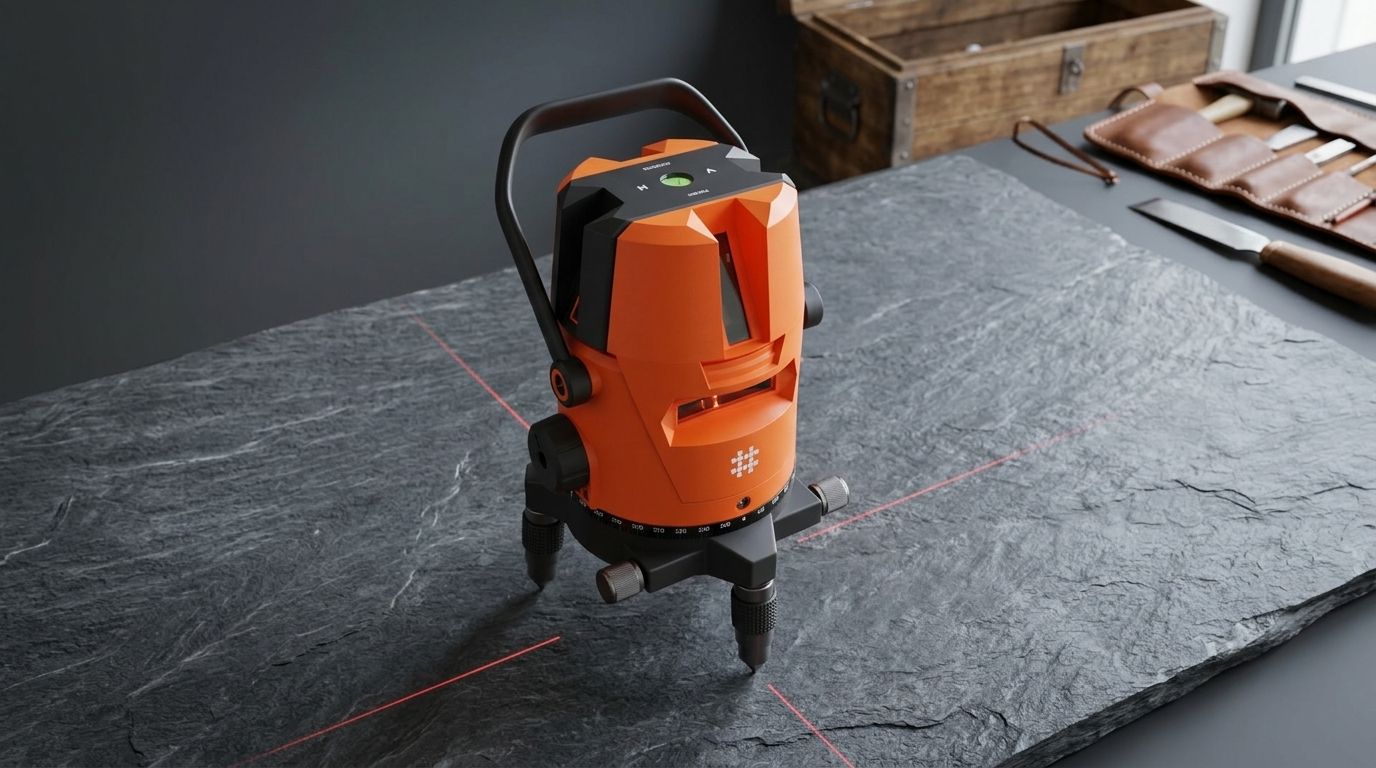

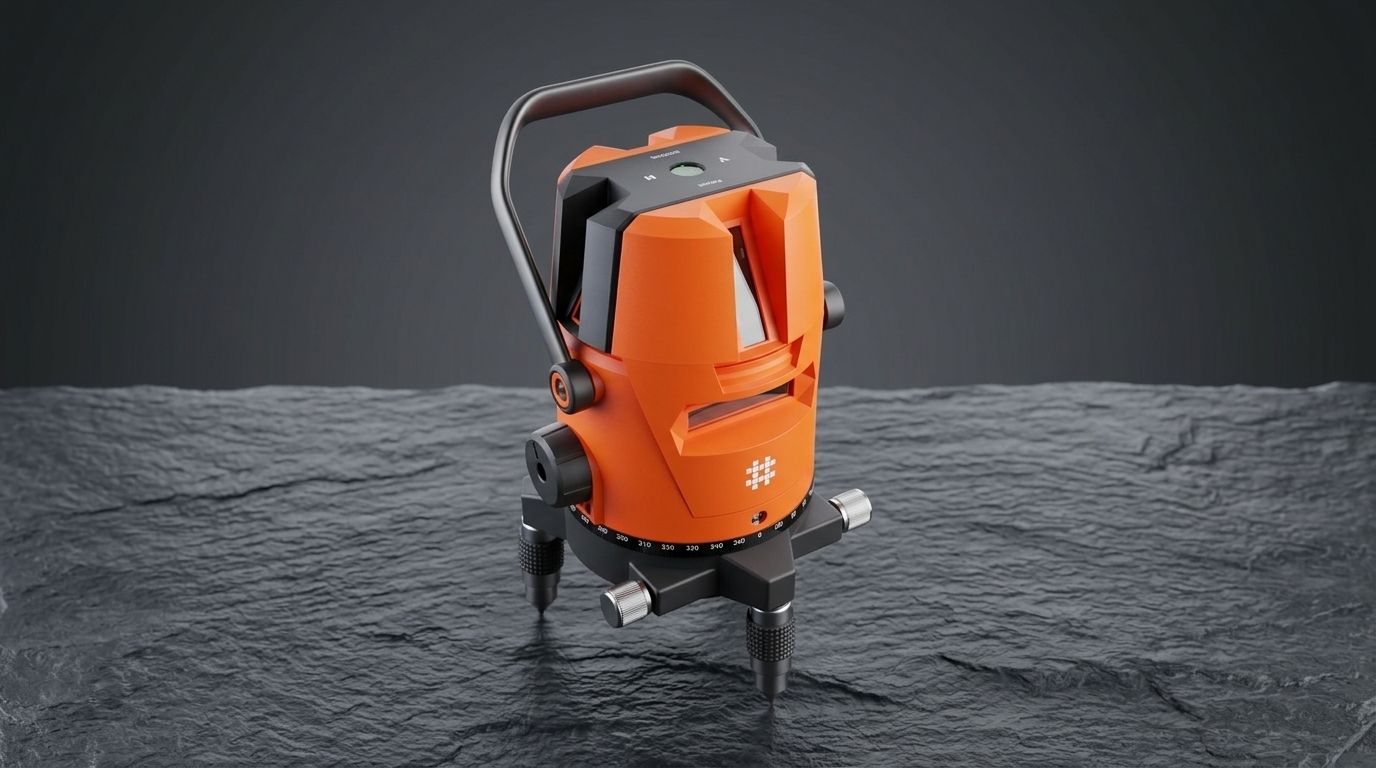

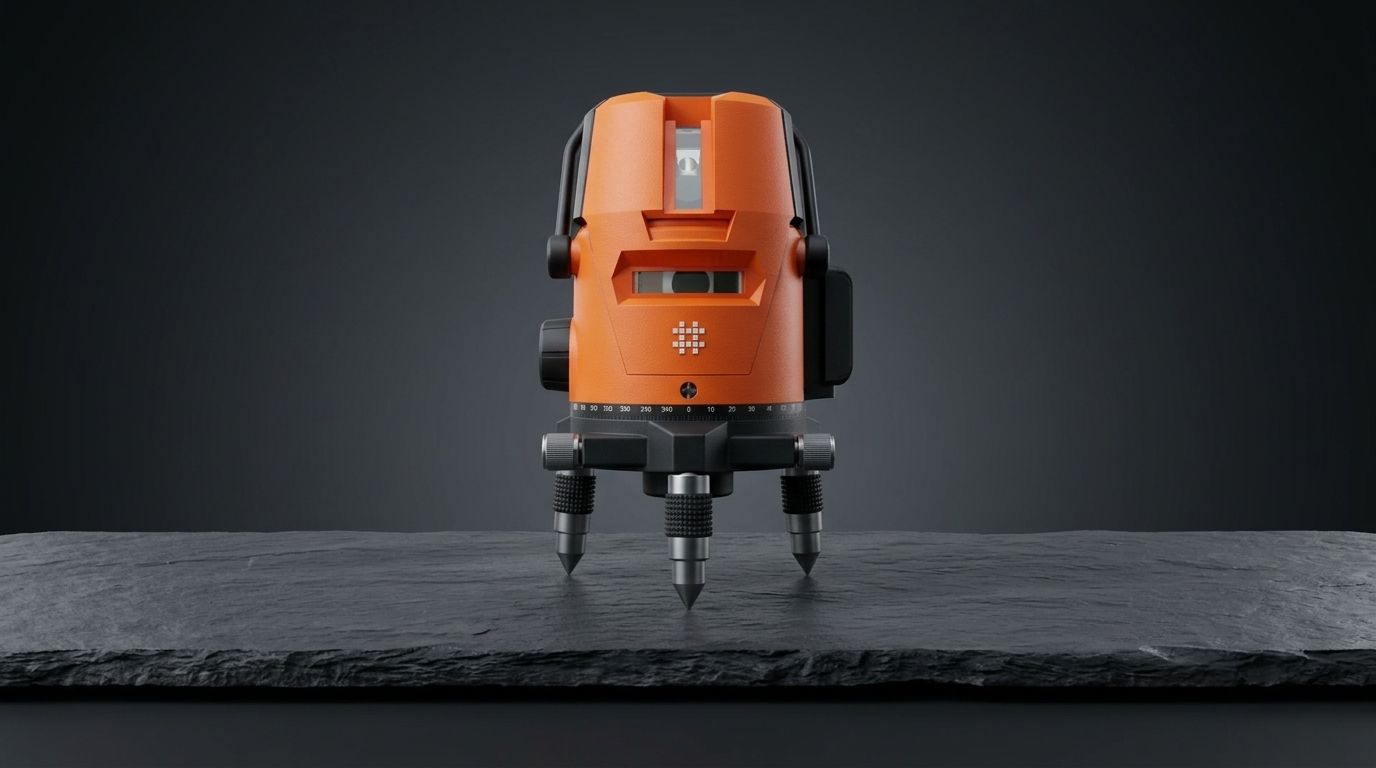

主体采用多面体硬朗切削造型，壳体转角加厚做缓冲结构，替代圆润外壳，提升抗冲击能力。正面预留内凹式激光窗口，利用壳体结构形成天然护围，保护光学镜片，减少直接撞击风险。外壳分件做上下壳体拆分，控制分模线藏在产品转折棱线处，兼顾外观整洁度与注塑脱模。
人机与功能部件整合设计

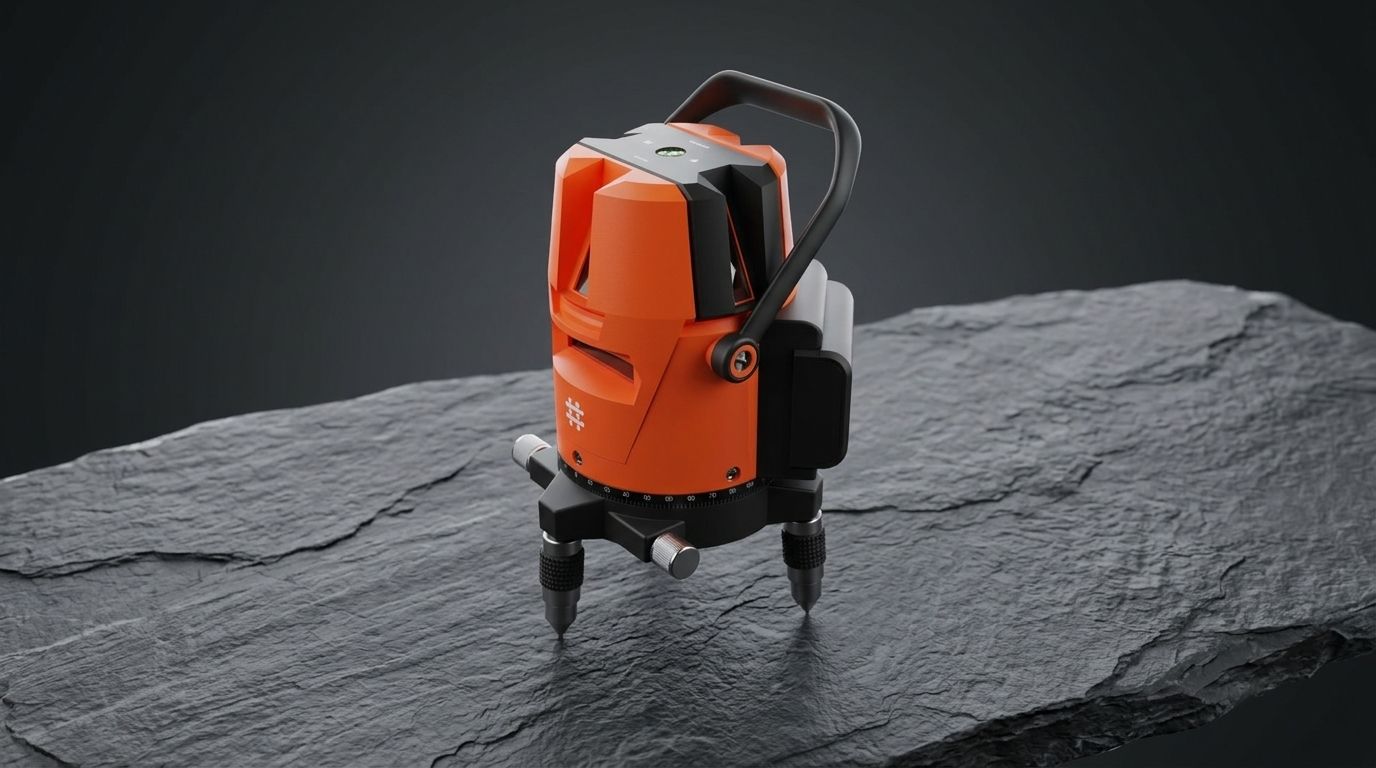

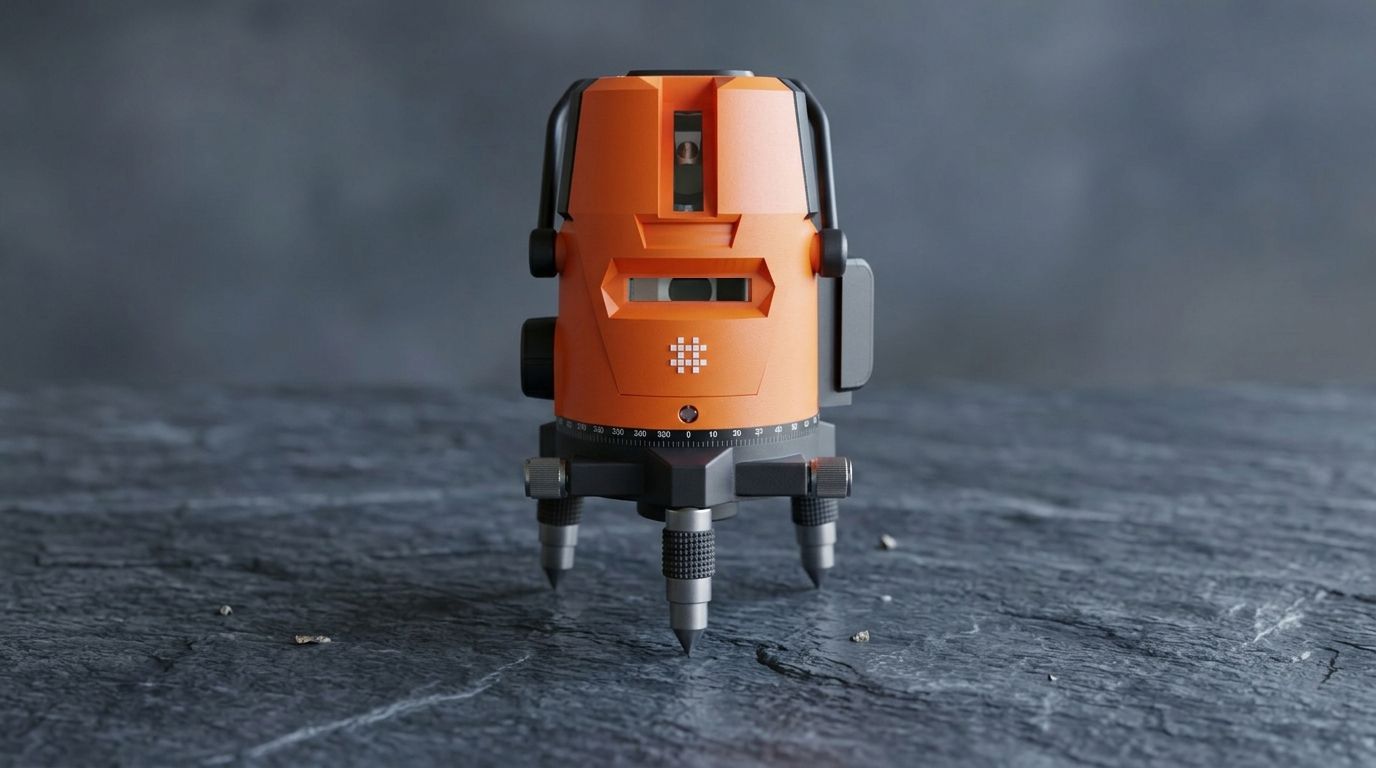

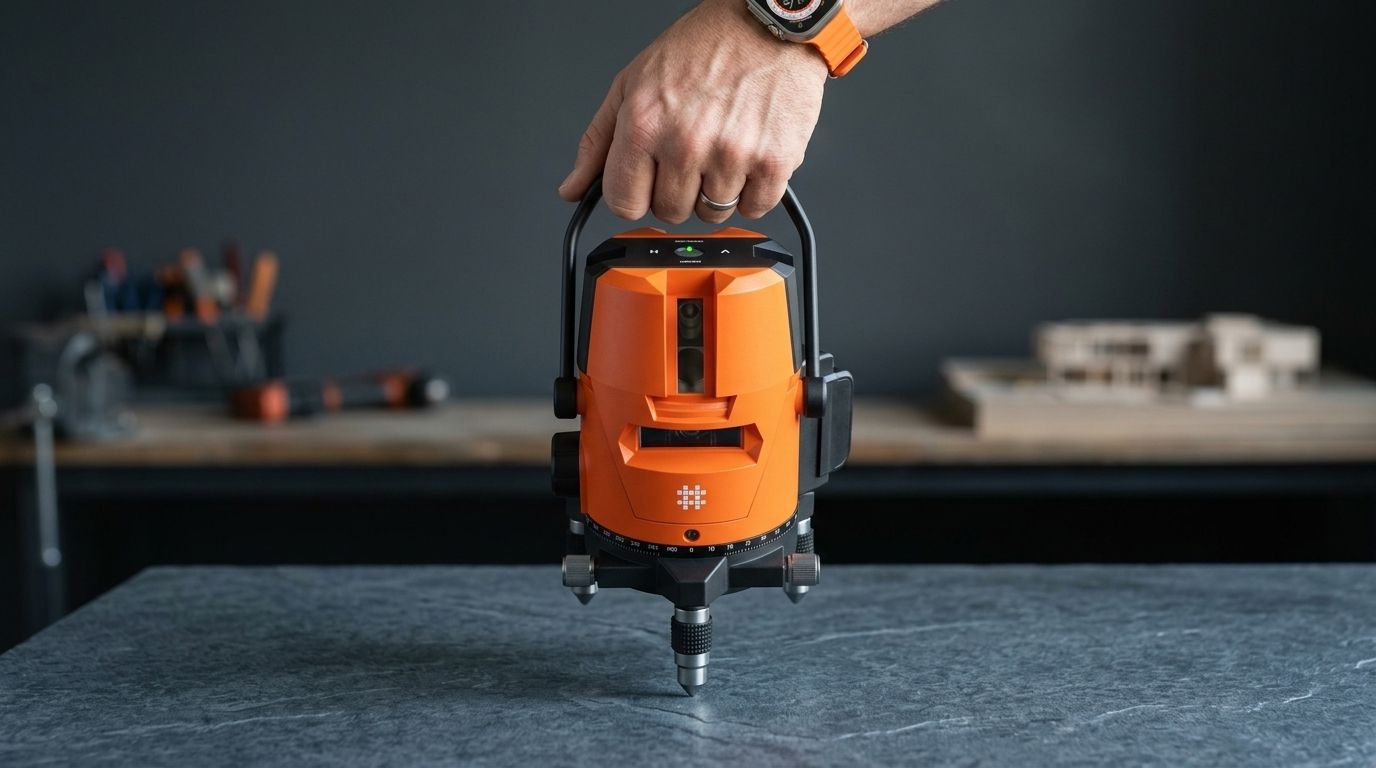

顶部配置一体式金属提手，通过转轴连接壳体两侧，可摆动收纳，方便工地手提转运；顶面布局简洁的 H/V 电源按键与水准泡，俯视即可快速查看状态。底部三颗金属调平旋钮加大外径，增加滚花纹理，适配带手套操作；底座设置角度刻度环，辅助角度定位。
材质与配色方案设计
主体外壳选用 PC+ABS 抗冲击改性塑料，提升抗摔、耐候性能；耐磨区域采用深色硬胶，主体使用高识别工业橙色。区分功能区域色彩，视觉上划分操作区、主体防护区，同时材料选型兼顾成本，满足大批量注塑生产。
落地批量 BULK ROLLOUT
结构验证、模具开发与量产落地管控
结构仿真与样机验证
完成三维模型结构仿真，模拟跌落冲击测试，校核壳体壁厚、提手连接点强度；制作 CNC 手板样机，验证内部激光模组、电池、云台装配间隙，测试调平机构运动干涉，优化装配公差，提前修正造型与内部结构冲突。
模具开发与注塑工艺规划
外壳采用两套主模具成型，优化拔模斜度，消除倒扣结构，降低模具加工难度与成本。设定均匀壁厚，优化浇口位置，减少产品缩水、熔接痕；针对外观棱面抛光处理，保证高光棱角质感，制定注塑成型参数，控制批量色差。
装配工艺与品控落地
规划模块化装配流程，外壳、光学组件、底座调平组件分步组装，降低产线装配难度。定义出厂检测标准，包含整机跌落、防水防尘、激光精度校验；配套设计包装防护方案，运输过程缓冲保护，保障成品出厂良率，适配五金工具产业带批量生产。
