桶式激光投线仪工业设计全案
创新洞察 INNOVATION INSIGHT
打破传统测量工具的"卧式惯性"
从"弯腰操作"到"抬手掌控"的作业姿态革命
传统激光水平仪长期被扁平卧式造型所束缚：低矮的机身在杂乱工地中极易被建材遮挡，顶部或侧面的操控界面迫使用户频繁弯腰低头，在长时间贴砖、吊顶作业中加剧腰椎疲劳。我们深入室内装修、地坪施工与幕墙安装现场后发现，专业工匠对测量工具的核心诉求不仅是光束精度，更是一种无需屈就、站着就能完成全部操控的从容感。他们需要的是一台"立式光塔"——足够醒目以避免被踢碰，足够挺拔以实现抬手即调，足够稳固以在不平整地面上自立不倒。
设计策略 DESIGN STRATEGY
构建"立式光塔"的测量工具新范式
桶式拓扑与橙黑机能色彩编码

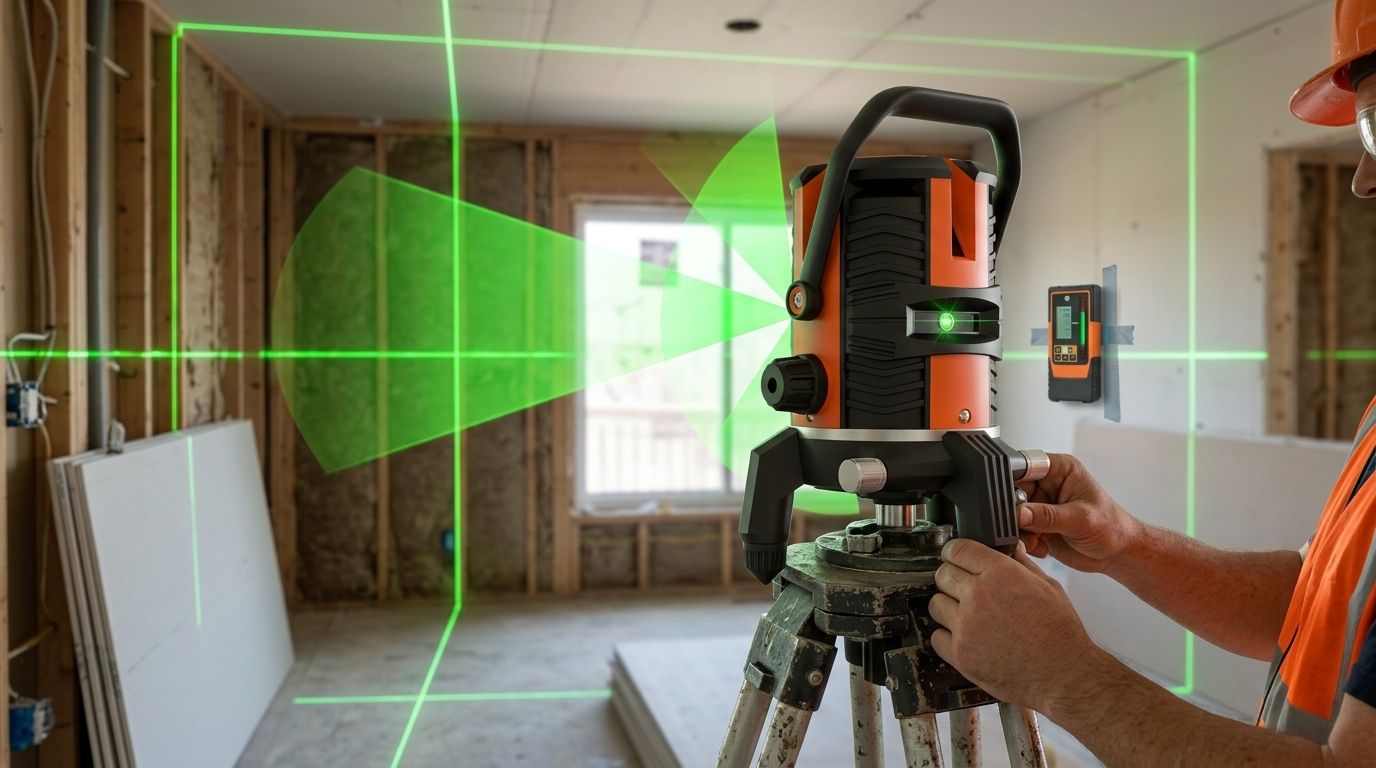

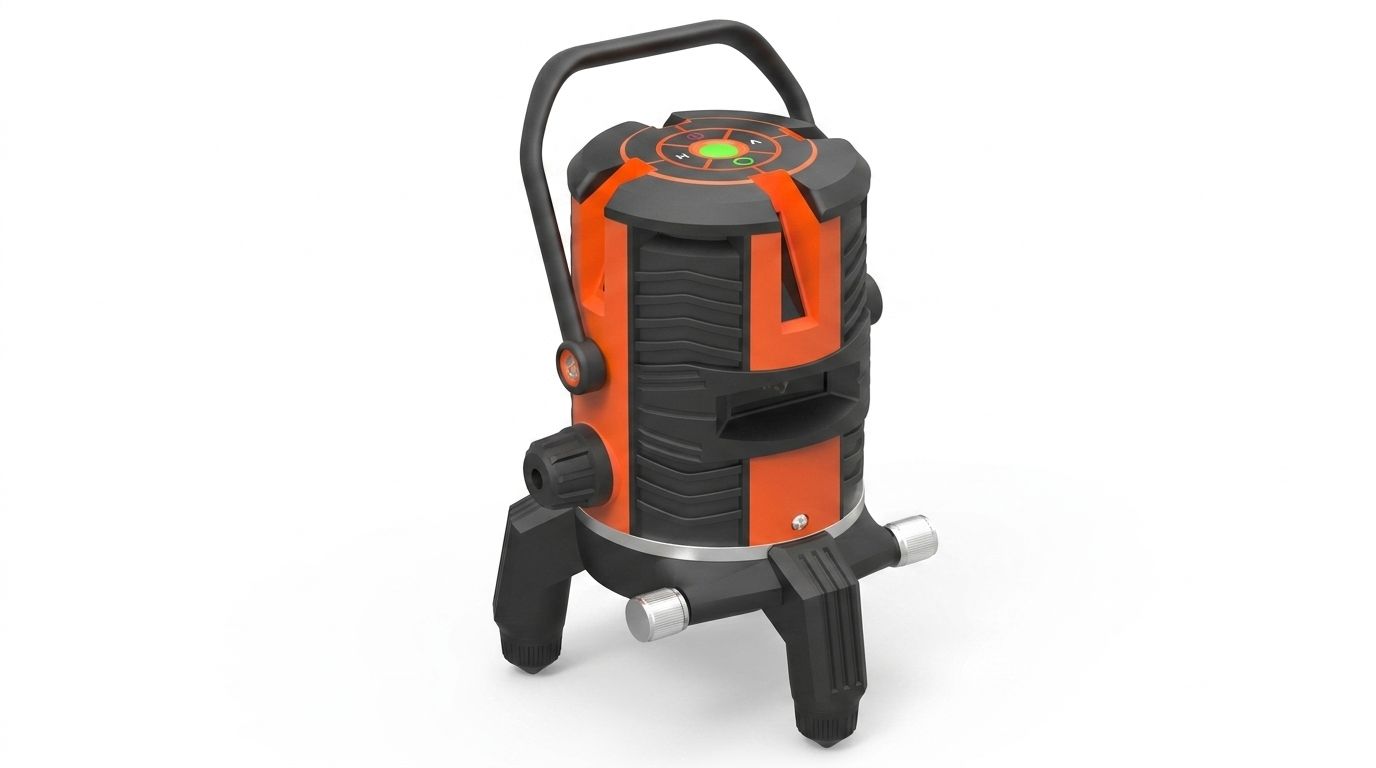

以圆柱形桶式结构突破传统卧式造型的低矮局限，360°环绕激光发射窗口确保水平与垂直光束的无死角空间覆盖。熔岩橙与深空黑的机能配色形成强烈的工地视觉锚点——橙色精准标记激光窗口、功能按键与结构加强筋，黑色承载主体框架与防护界面。顶部集成式操控面板将方向微调、模式切换、电源控制汇聚于抬手可达的高度，配合中央绿色状态指示灯，让工匠在站立姿态下即可完成全参数设定，彻底告别弯腰寻键的低效动作。
提挂双模与三脚锚定系统

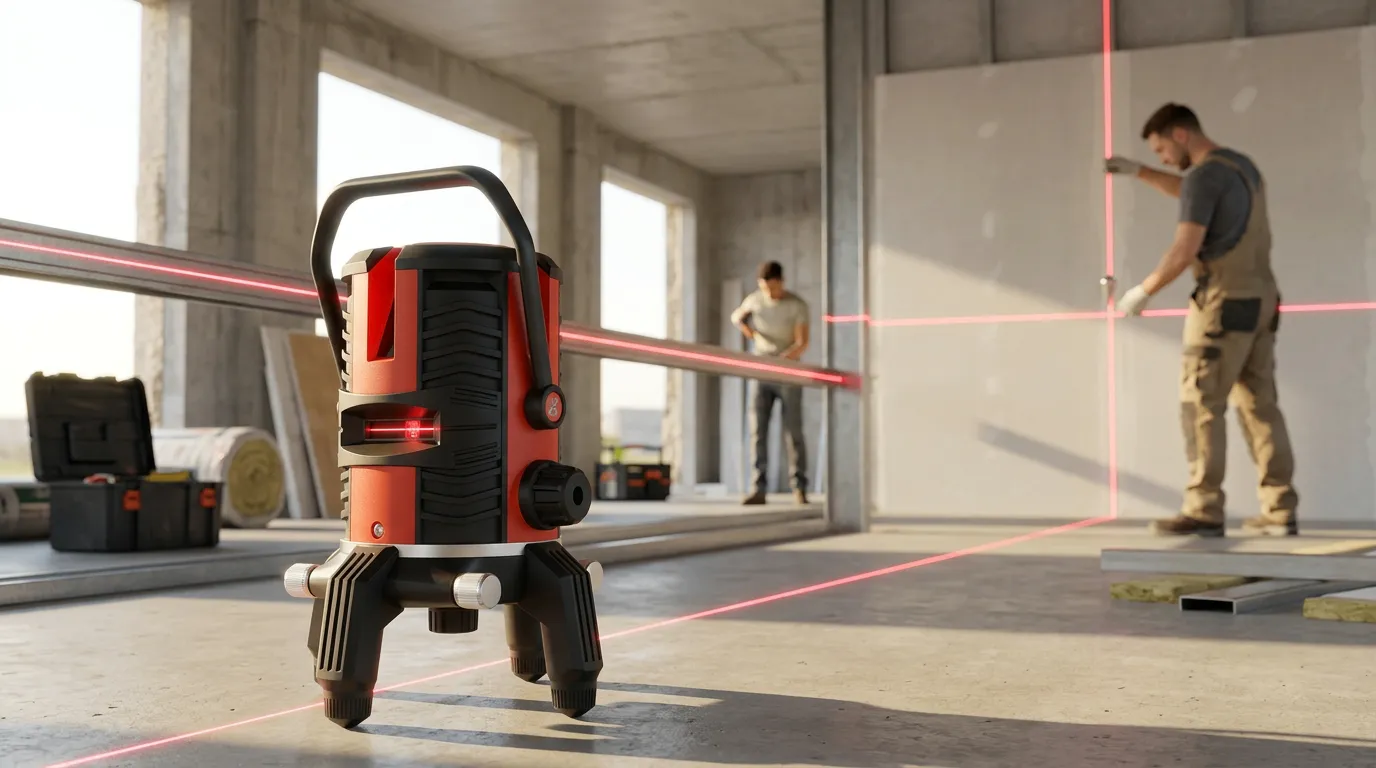

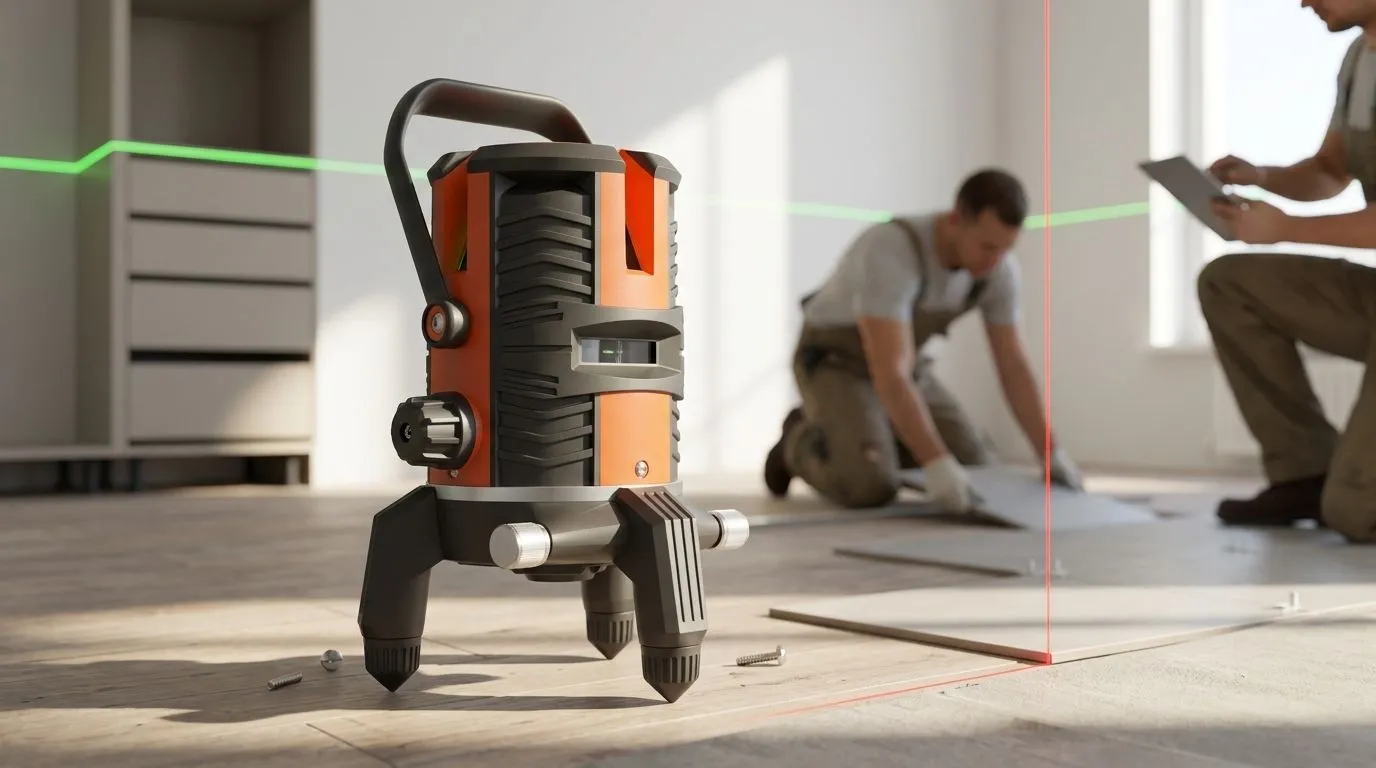

顶部一体式提手采用金属转轴与软胶包覆，不仅支持手提快速转场，更可悬挂于脚手架或标准三脚架，实现"提放两用"的全场景适配。底部三脚支架配备独立螺纹微调旋钮与金属防滑脚尖，在混凝土毛坯、木模板或碎石地面上实现秒级水平校准。侧面参数化波浪纹理在搬运时提供可靠的径向摩擦力，同时构成独特的品牌视觉肌理，使这台设备在工具箱中一眼可辨。
落地批量 BULK ROLLOUT
从精密光学到工地耐用的量产转译
功能纹理与抗冲击壳体的一体成型

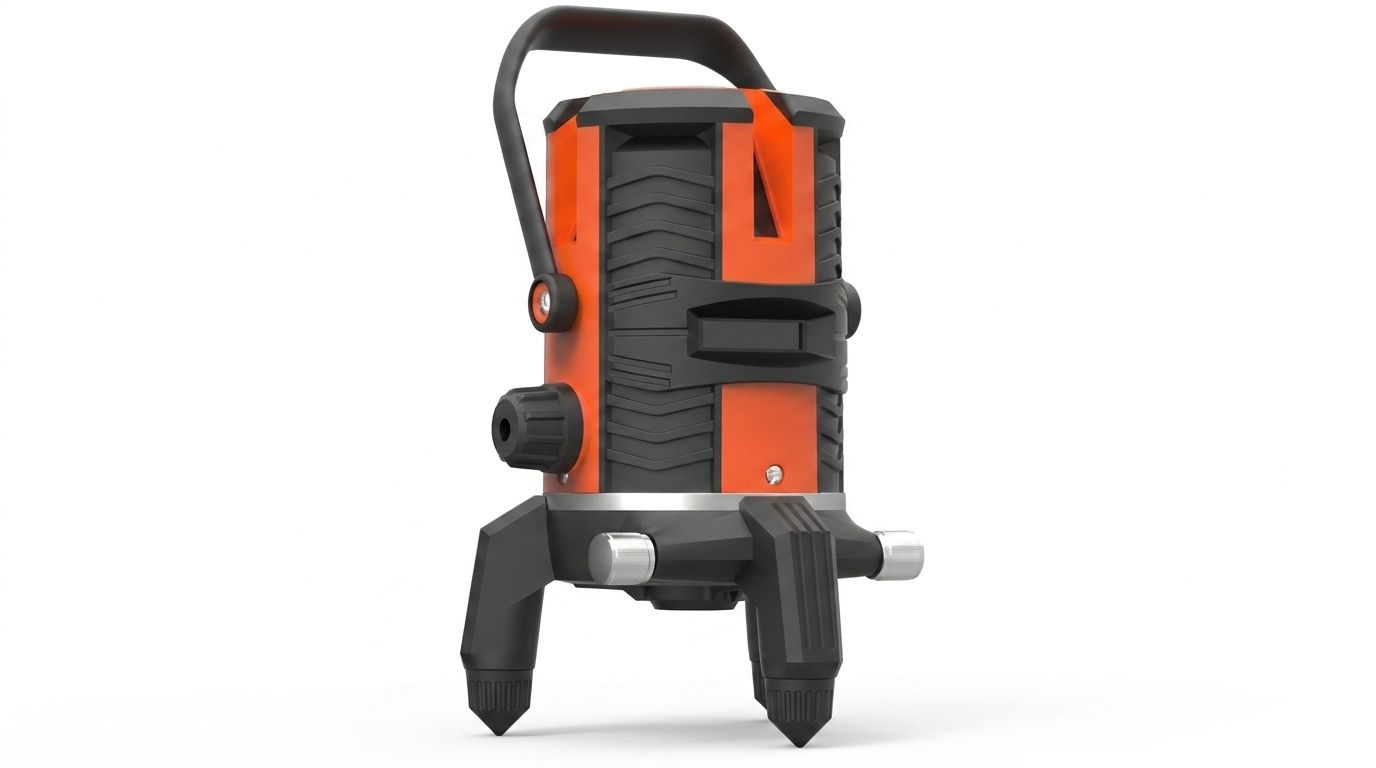

外壳采用玻纤增强ABS精密注塑成型，侧面波浪纹理并非单纯的装饰语言——其起伏结构在增大散热表面积的同时，有效分散跌落时的冲击应力，使整机通过1米多角度的跌落测试。橙色区域选用耐候ASA材料，确保长期户外紫外线照射下的色彩稳定性；黑色框架采用细咬花纹理，有效遮盖工地粉尘与划痕附着。顶部操控面板以IML模内贴标工艺实现按键标识的耐磨损与长期清晰，避免传统丝印的磨损脱落。
光学模组平台与全工况品控
内部采用"激光发射模组+重力补偿摆锤+顶部控制主板"的模块化架构，不同线数配置共用同一桶式主体平台与底盘系统，仅通过更换激光模组实现型号区隔，大幅降低模具投入与产线换型成本。每只激光模组在独立光学校准台上完成光轴角度标定后，以防震硅胶封装于金属散热支架内。整机出厂前经历-10℃至50℃温循测试、模拟运输振动、多角度跌落及IP54防尘防水验证，确保从产线到工地的每一束激光，都具备毫米级的空间定义能力。
