捷达光电5线激光水平仪外观与结构设计案例：上海汉猿打造精准安平、高效防护的施工标线利器
创新洞察 INNOVATION INSIGHT
打破同类工具的“同质化”瓶颈，以“重载防护”逻辑重构复杂施工标线体验
多线数场景下的抗摔防尘痛点挖掘

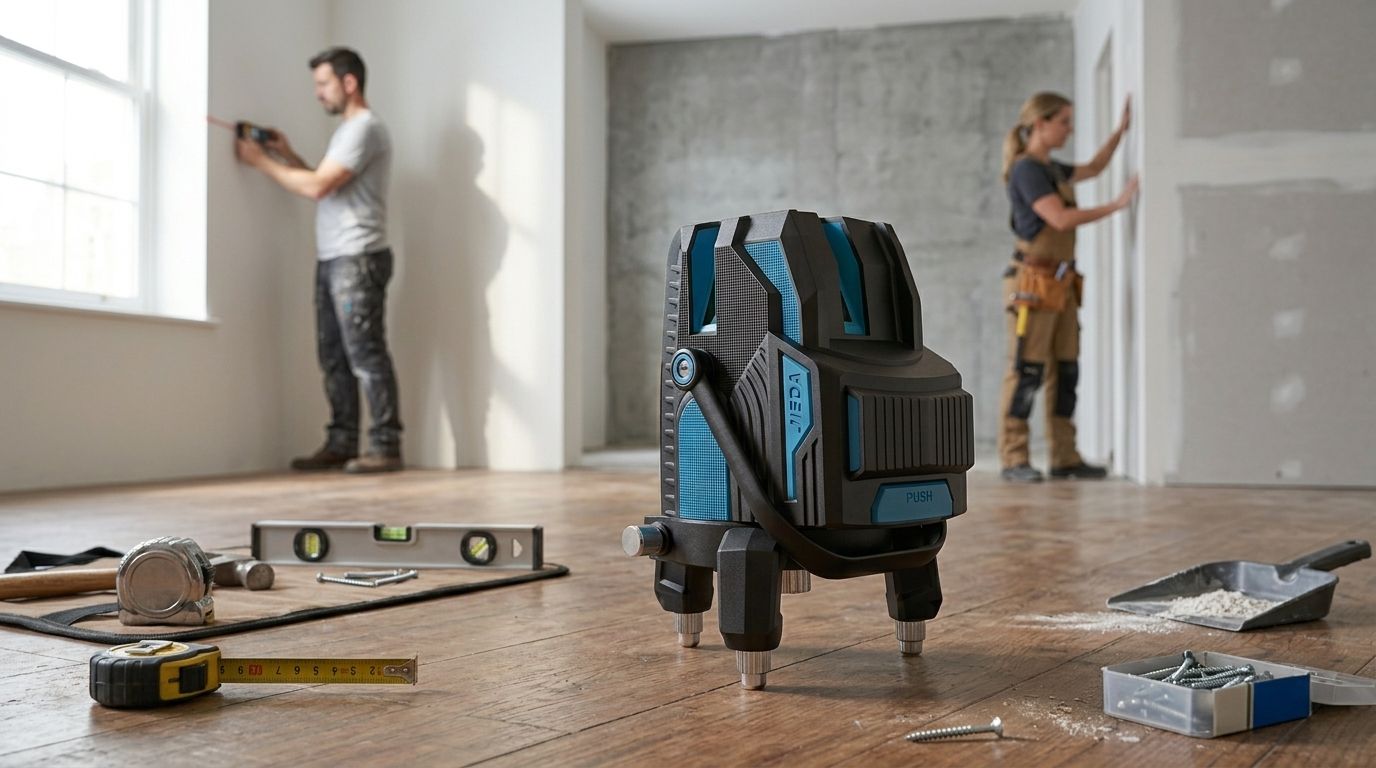

5线水平仪常面临复杂且恶劣的装修场景，极易发生磕碰与粉尘侵入。设计团队摒弃了传统廉价外观，通过引入高强度的防滑包胶与棱角分明的防护线条，在视觉上确立了“坚固、可靠”的核心属性，同时有效提升了产品在意外跌落时的抗冲击表现。
高辨识度的“机甲”视觉符号
选用高饱和度的蓝色与工业黑的强对比撞色，配合侧面密集的防滑纹路与顶部防护罩，在杂乱的施工现场形成了极强的视觉辨识度。这种硬朗的设计语言不仅满足了工程人员对“抗造”工具的心理期待，也为南通捷达光电建立了专业且耐用的品牌印记。
设计策略 DESIGN STRATEGY
精密调平与户外可靠性的深度融合：阻尼交互、防滑握持与微调结构的整体解构
高精度校准与阻尼调节系统

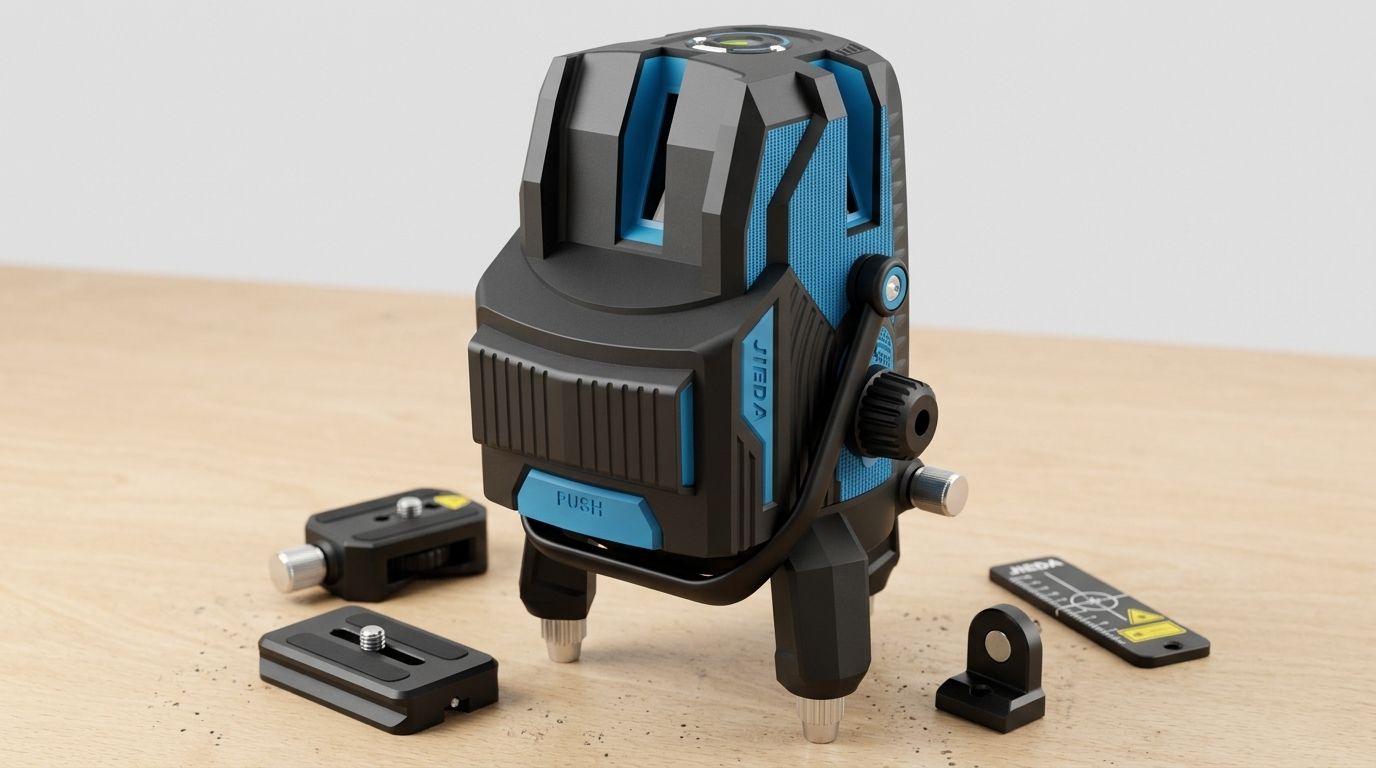

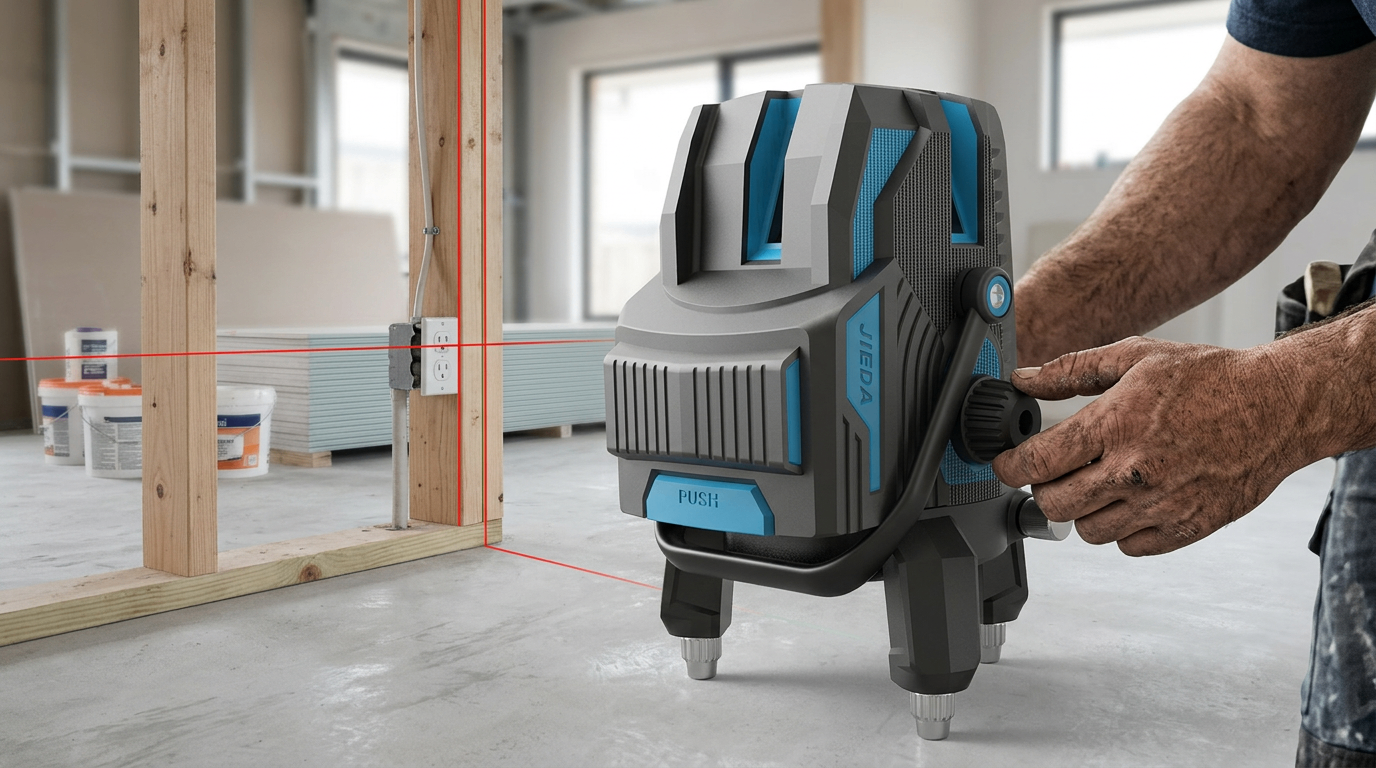

针对不同粗糙度地面带来的调平难题，结构设计采用了细密齿纹的金属微调支脚，配合侧面棱角式的防滑旋钮，有效保证了调节的精准度与力度反馈。这种结构设计在室内瓷砖或粗糙水泥地上，都能实现快速、稳定的安平。
舒适握持与光路防护设计

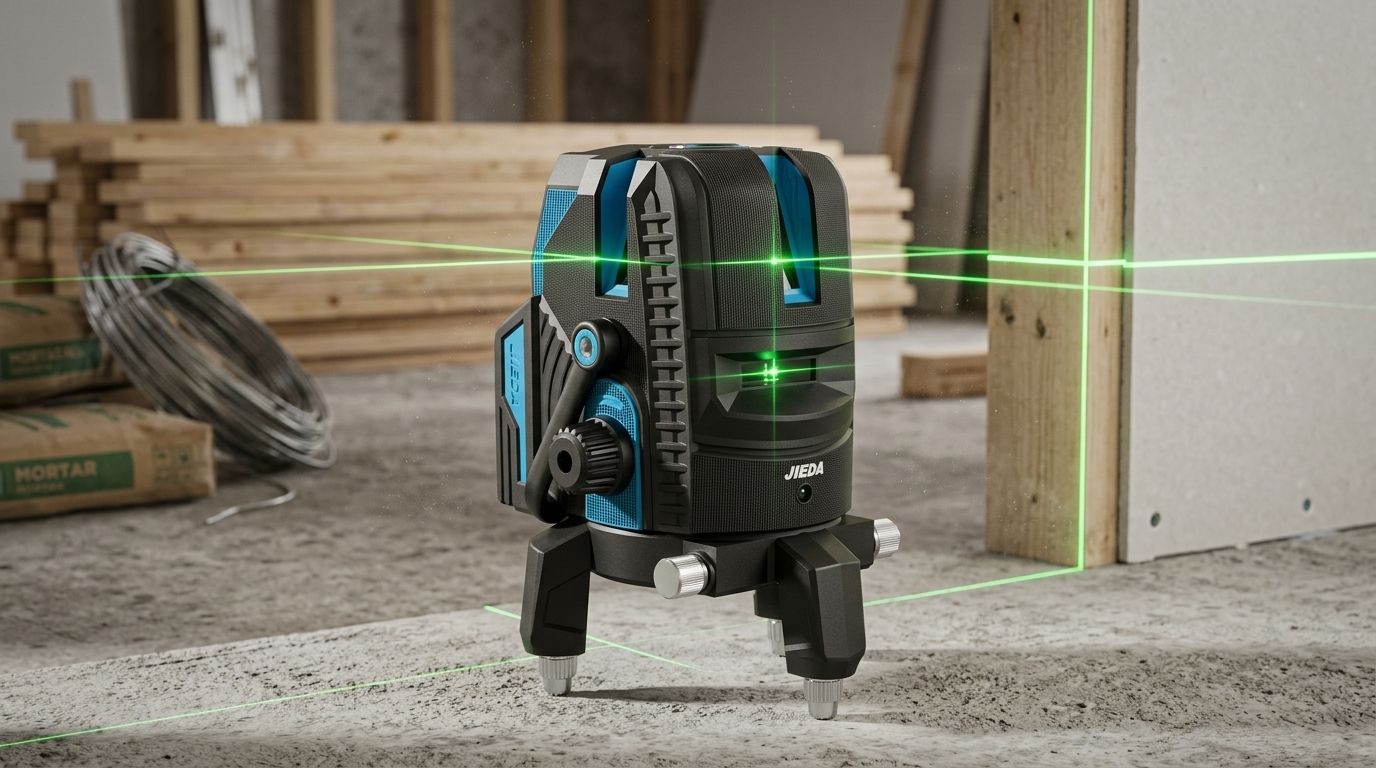

在设计初期的用户调研中识别到操作者常佩戴劳保手套，因此机身侧面优化了防滑颗粒排布，增强了握持摩擦力。顶部设计的一体化防护罩既保护了精密的光学镜组，又作为提手提供了便携性，确保了绿光投射在恶劣工况下的清晰度与稳定性。
落地批量 BULK ROLLOUT
兼顾成本控制与品质一致性的量产落地：高精度模具工艺与标准化防呆装配的高效协同
面向制造（DFM）的注塑工艺优化
针对蓝黑双色外壳复杂的拼接配合，设计初期通过有限元分析优化了加筋布局与厚度分布，在保证结构刚性的同时避免了注塑缩水风险，提升了批量生产的良品率。
模块化结构与产线效率提升
将核心激光模组与微调底座进行模块化布局，并采用防呆卡扣设计，大幅简化了产线组装工序。结合南通捷达光电的供应链优势，缩短了交付周期，确保了高精度产品的大规模品质交付。
