GeeSh 多线激光水平仪工业产品设计
创新洞察 INNOVATION INSIGHT
工地现场痛点拆解与制造端可行性研判
使用场景痛点挖掘
产品面向装修、土建工地，作业环境存在跌落磕碰、粉尘泥浆、强光干扰等问题。市面同类产品壳体单薄，边角易碎裂；调节旋钮手感松垮，长时间使用磨损快；激光窗口缺少缓冲保护，摔落易造成内部光路偏移，仪器直接报废。同时机身握持位置光滑，工人戴劳保手套操作时易打滑。
现有产品制造短板分析
传统水平仪外壳多采用简单分模结构，壳体壁厚不均，注塑成型易出现缩水、翘曲；多零件拼接导致装配工序多，人工成本高；外观装饰依赖后期喷漆，工地摩擦极易掉漆，外观一致性差，不良率高。刻度环与机身分体装配，存在间隙错位，影响产品精度观感。
用户与生产双向需求定义
使用者需求：抗摔防尘、调节稳定、戴手套可操作、激光可视性好；生产端需求：简化模具结构、减少二次喷涂、零件通用化，降低注塑、组装成本，提升量产良率。本次设计平衡工地耐用性能与模具制造约束，不盲目增加复杂造型。
设计策略 DESIGN STRATEGY
您的浏览器版本较旧，暂不支持 3D 展示。换用较新版本的 Chrome / Edge / Safari 即可查看可旋转的产品模型。
结构防护、人机造型与模具一体化设计策略
外观与防护结构设计

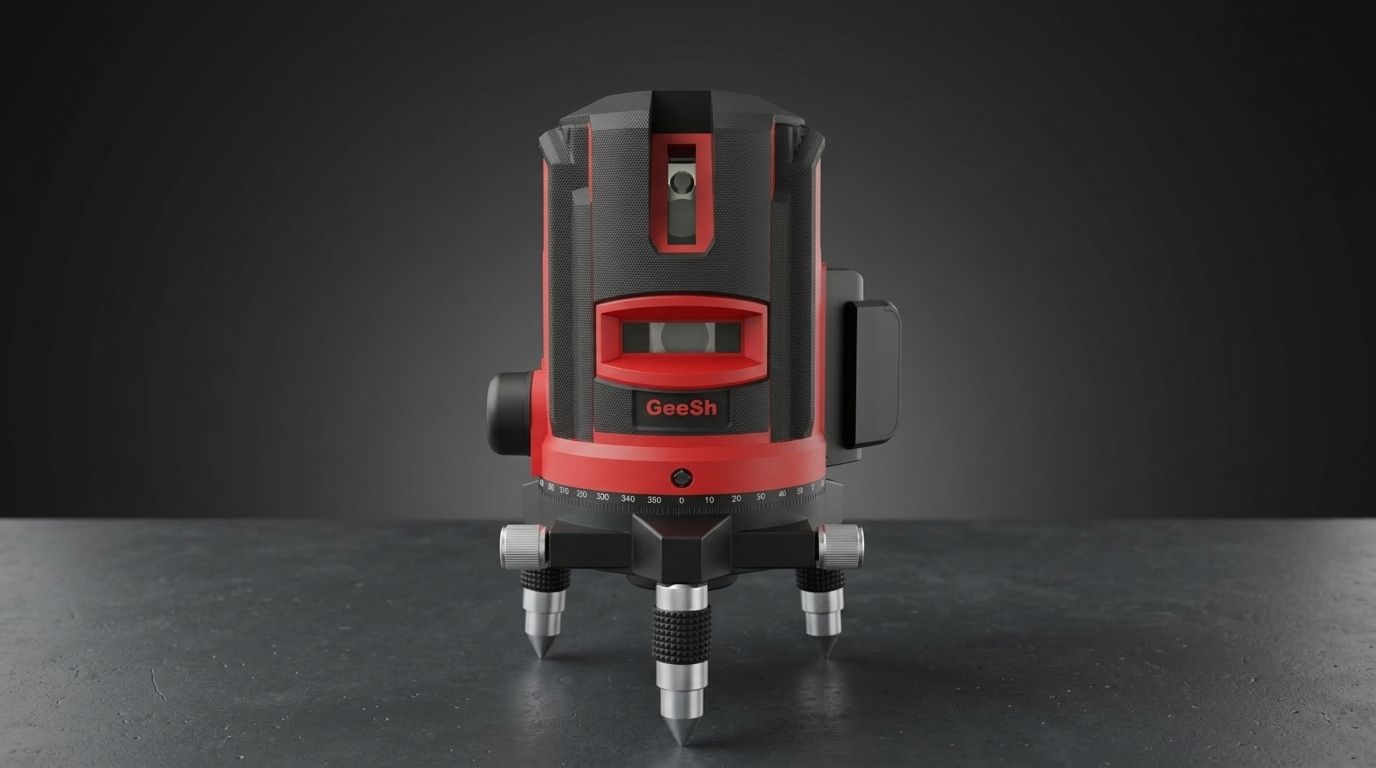

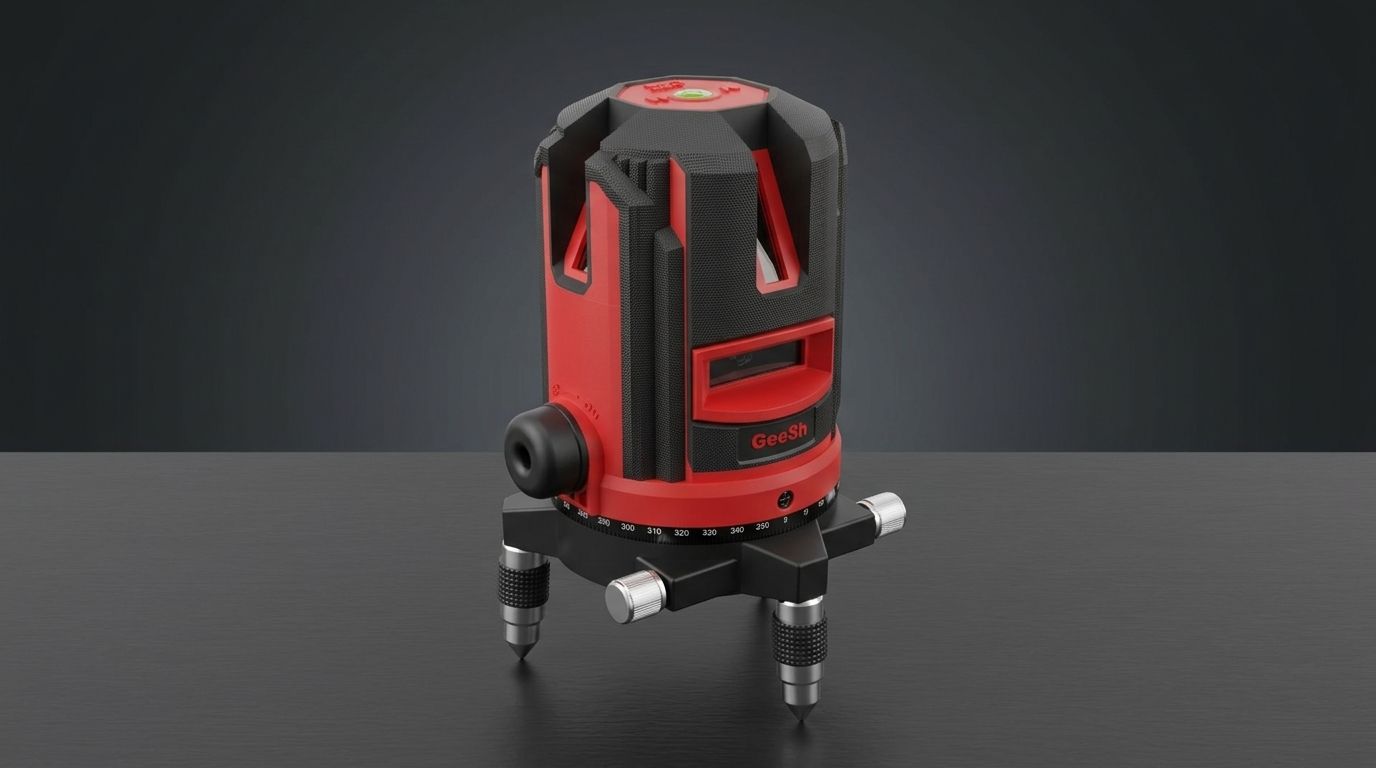

机身采用红黑撞色硬朗造型，主体壳体做外凸加强筋 + 网格防滑纹理一体化成型，纹理直接在模具上雕刻，省去后期表面喷涂；边角做缓冲凸起围边，形成防撞保护框，优先吸收跌落冲击，保护中间激光窗口。激光窗口做内凹沉台设计，避免直接撞击，提升光路组件安全性。
人机交互与调节机构设计

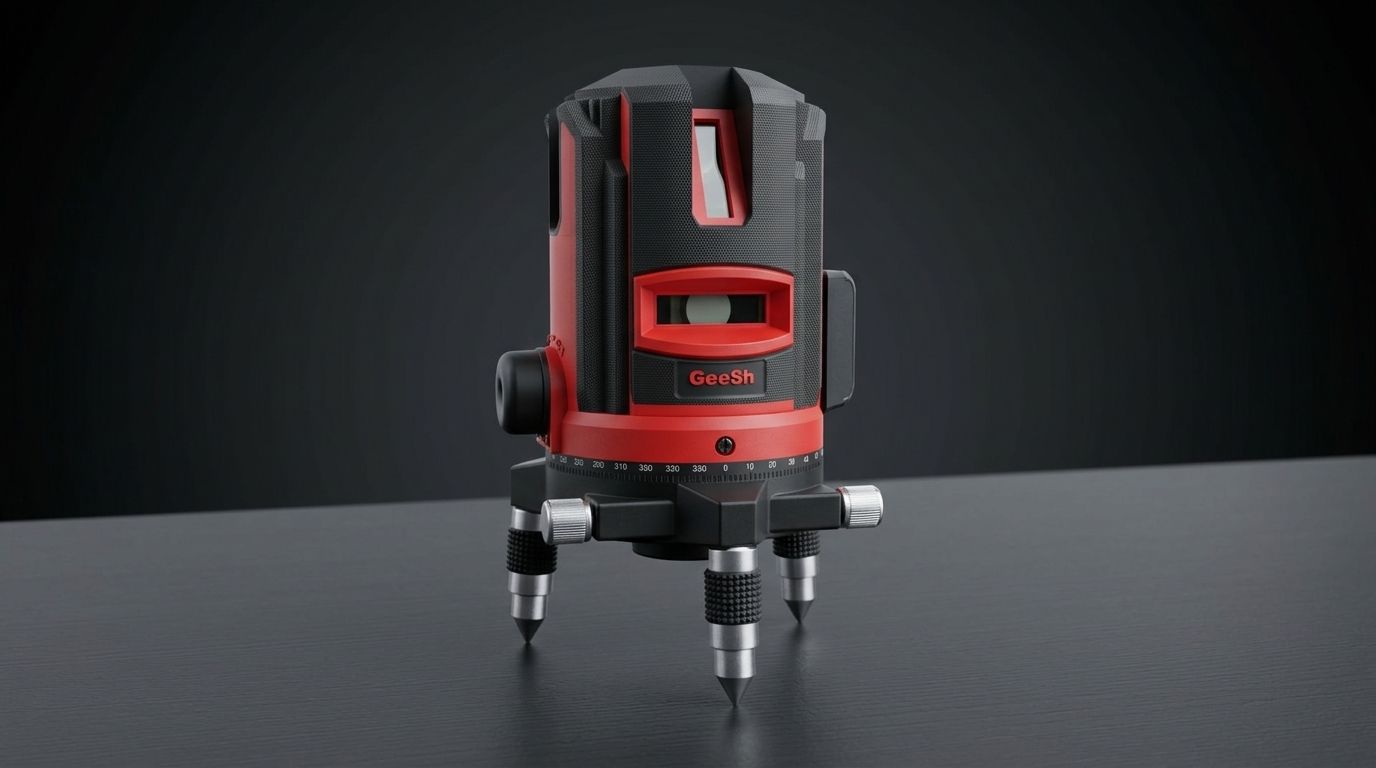

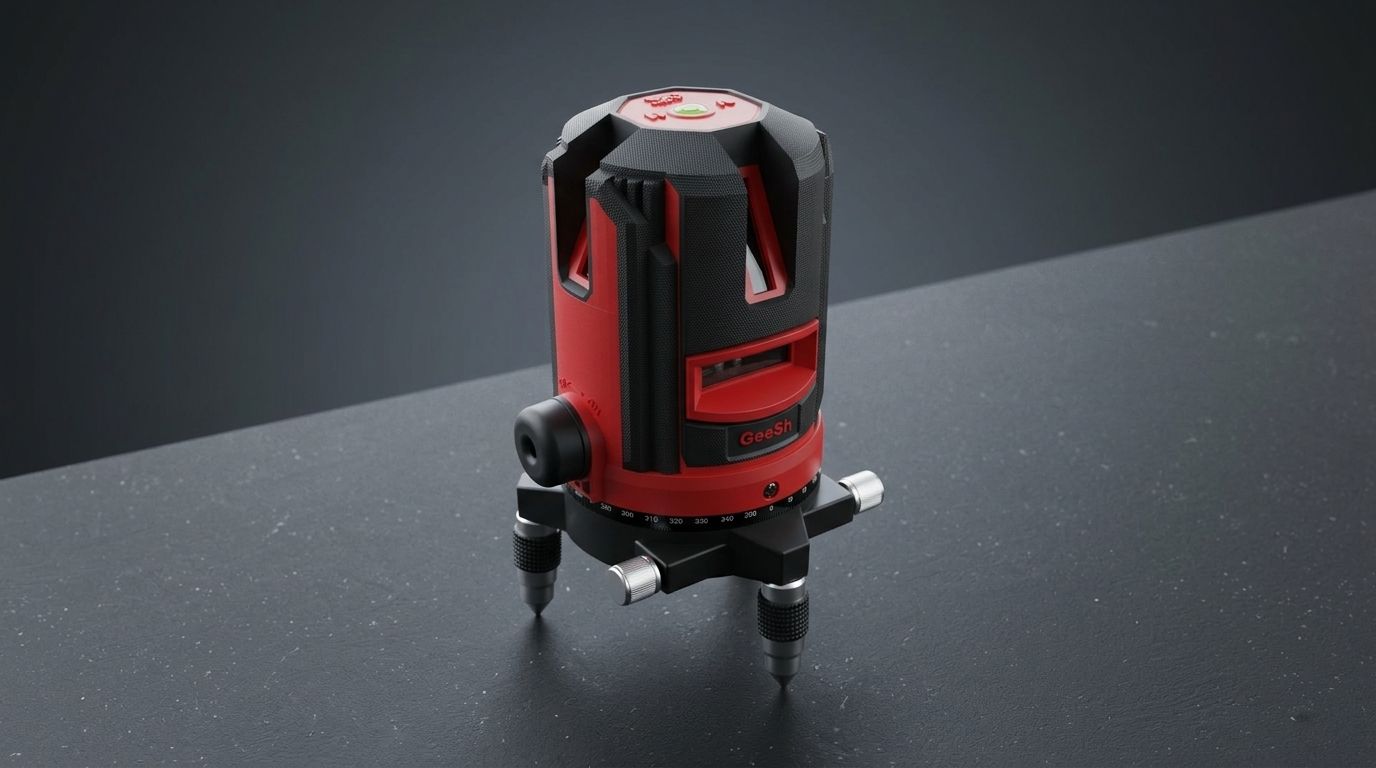

底部三颗金属微调支脚，搭配滚花纹理旋钮，增大与劳保手套摩擦力，微调手感阻尼均匀；底座集成 360° 刻度环，刻度模刻成型，不易磨损。侧面预留电池仓快拆结构，电池外壳与机身曲面匹配，保证整机轮廓连贯，同时方便工地快速更换锂电。品牌标识 GeeSh 采用模内镶嵌 / 浮雕工艺，耐磨不掉色。
模具与成型工艺规划
壳体采用上下主壳两分模方案，减少滑块数量，控制模具成本；统一壳体壁厚，规避注塑缩水缺陷；防滑纹理、品牌浮雕直接在模具型腔加工，减少二次表面处理。零件尽量实现卡扣装配，减少螺丝使用，缩短组装工时。外壳选用抗冲击 ABS+PC 共混材料，兼顾韧性与成本。
落地批量 BULK ROLLOUT
模具验证、试产优化与量产品质管控
模具开发与手板验证
先制作 CNC 手板，模拟装配间隙、跌落测试，确认防撞结构、支脚调节行程；再进行钢模开模，对壳体分模线位置优化，将分型线隐藏在机身转折棱线处，不影响外观。针对网格纹理区域做抛光与蚀纹参数调试，保证脱模顺畅，纹理均匀。
小批量试产迭代
小批量试生产，重点检测注塑件翘曲、卡扣配合松紧度；完成整机跌落、防尘模拟测试，根据测试结果微调壳体加强筋厚度，优化支脚螺纹配合公差。统一零件公差标准，保证刻度环、主壳体、电池仓互换性，降低零件报废率。
量产装配与品质管控
优化装配工序，采用卡扣优先、少量螺丝固定的装配流水线，提升装配效率；制定出厂检验规范，包含外观、水平精度、外壳抗冲击抽检。零件标准化，壳体、支脚组件可在同系列不同规格激光水平仪复用模具，降低后续系列化产品开发成本。
